Наземное лазерное сканирование

Наземное лазерное сканирование
Мгновенная трехмерная визуализация

Наземное лазерное сканирование — это технология исследования и получения точных данных о трехмерных поверхностях с помощью лазерного сканера. Применение лазера позволяет обойтись без физического контакта и не оставляет никаких следов на поверхности.

Специалисты подтверждают, лазерное сканирование — высокоточный способ исследований, благодаря которому удается обеспечить высокую точность и высокую скорость получения результатов.

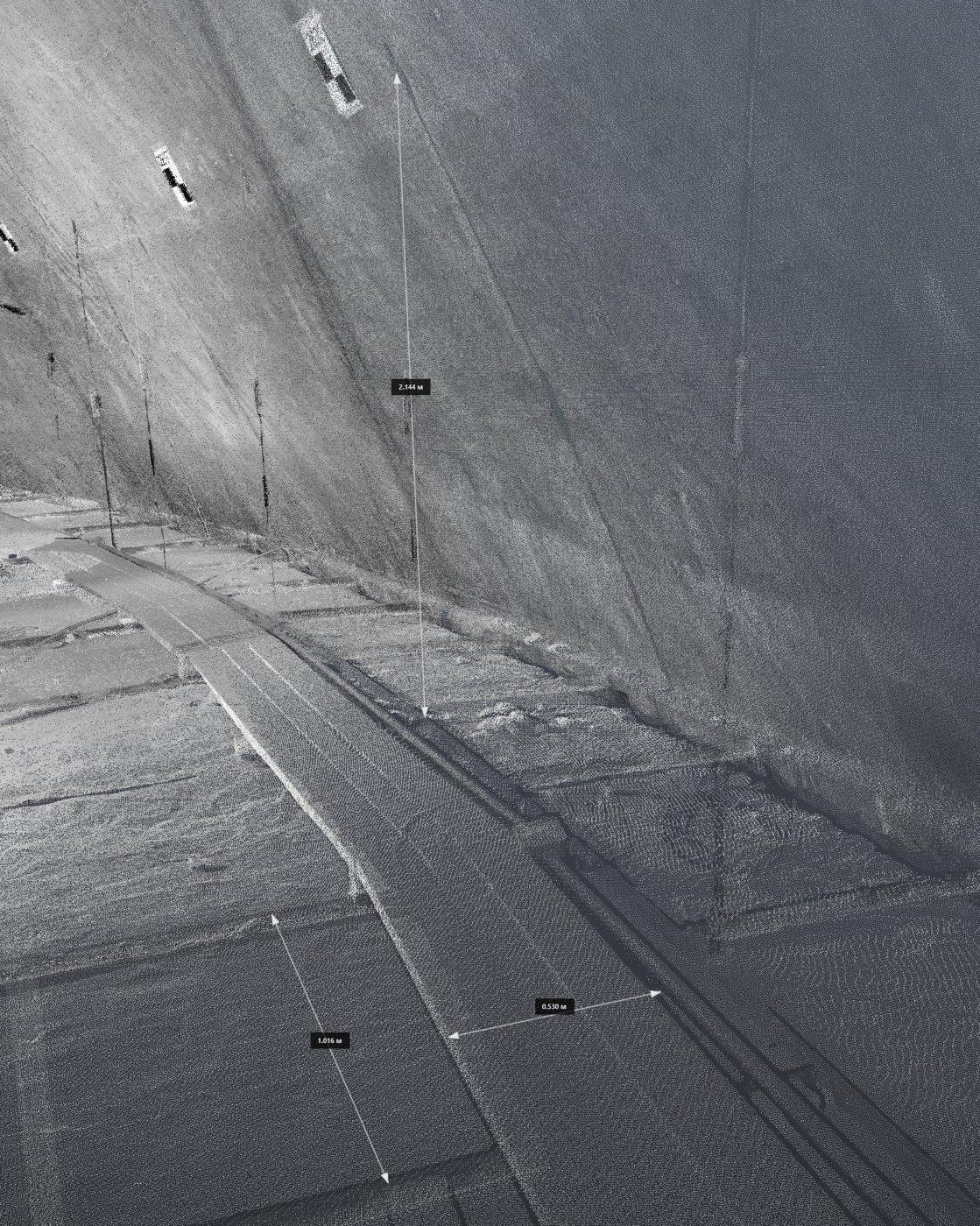

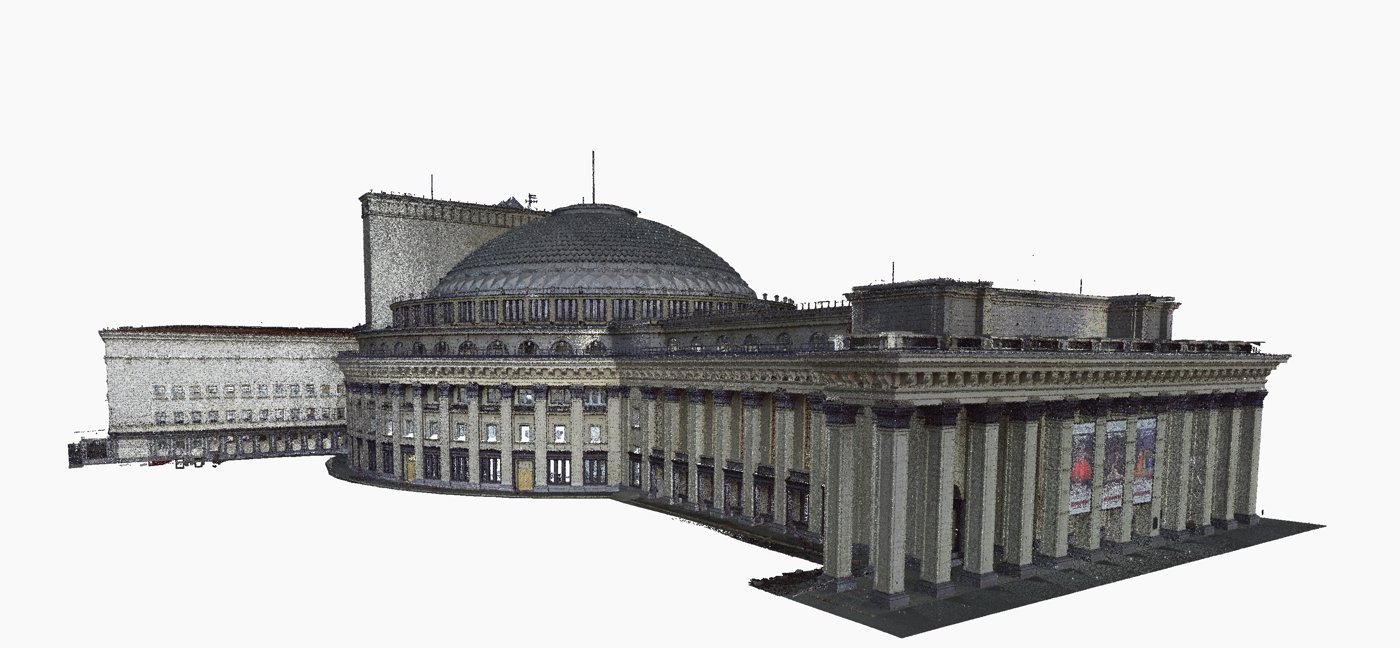

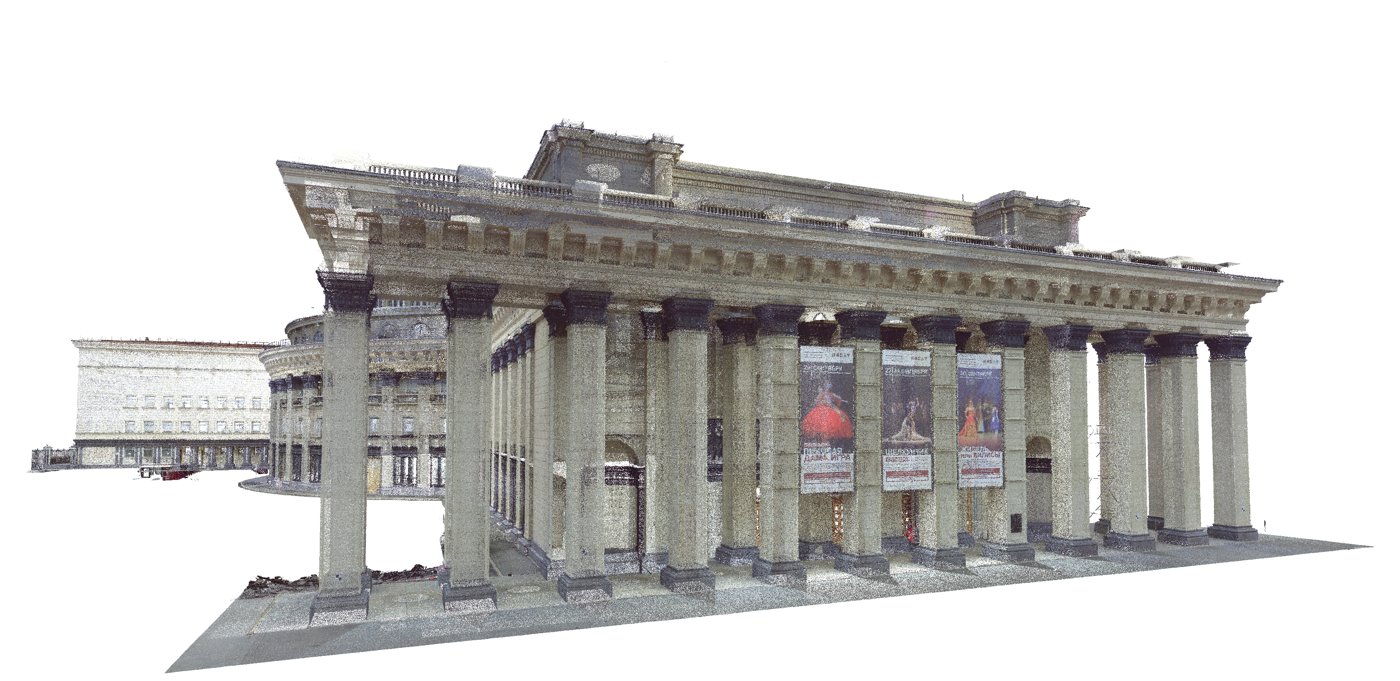

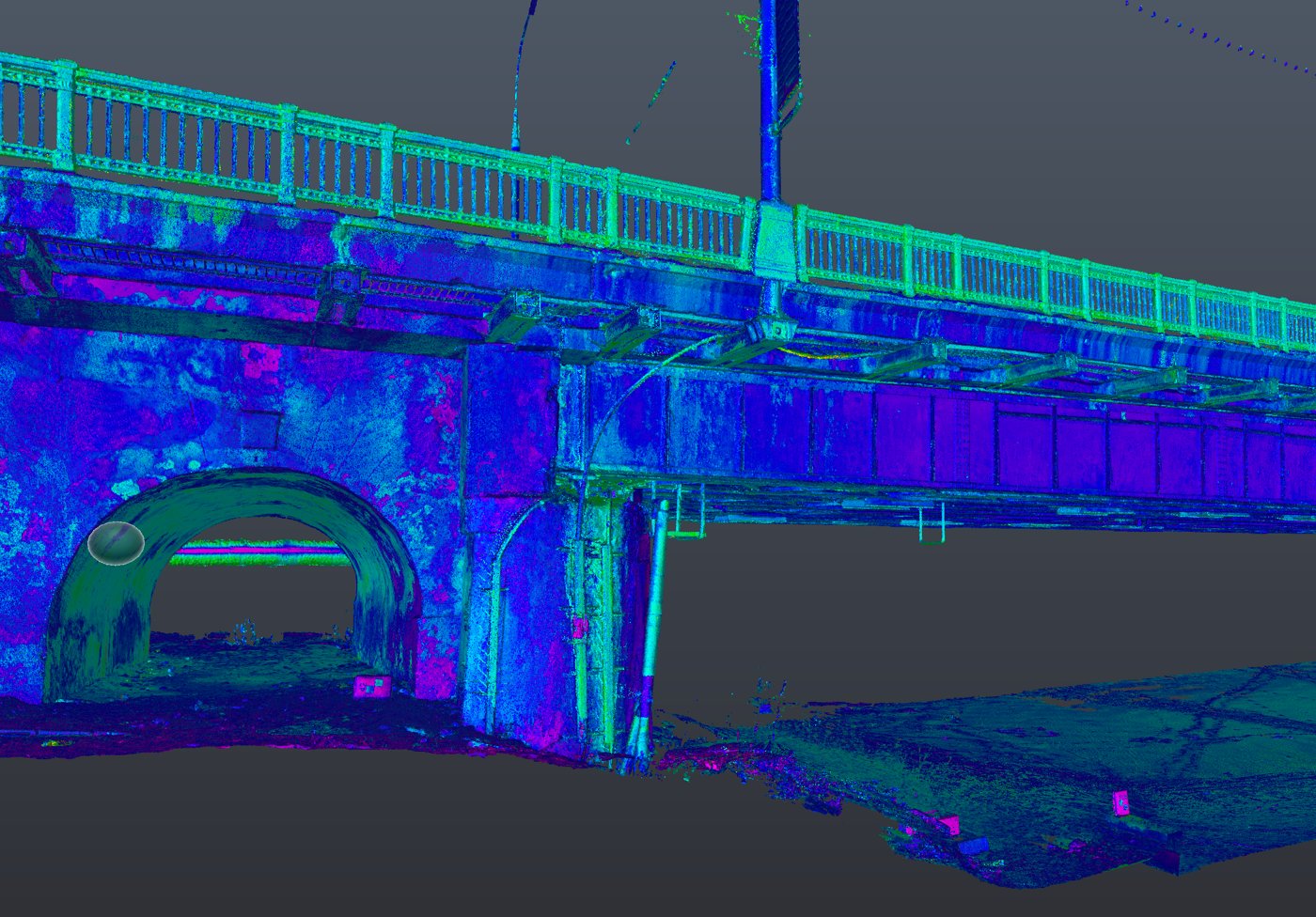

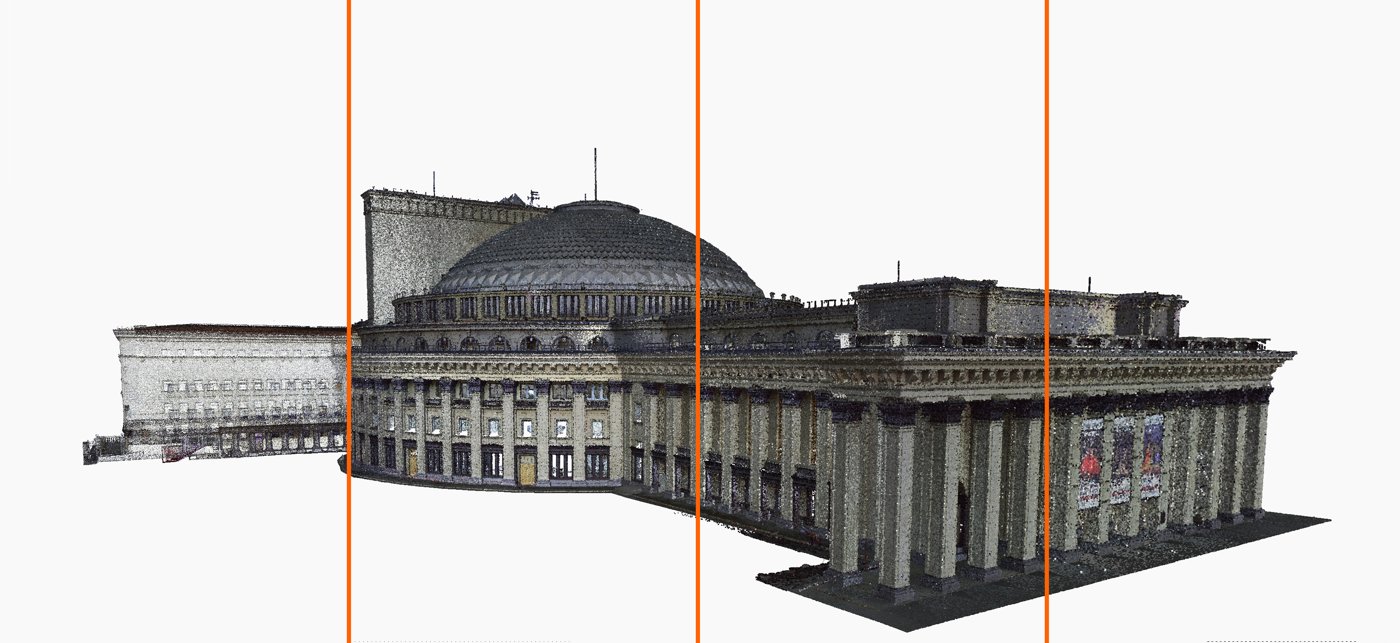

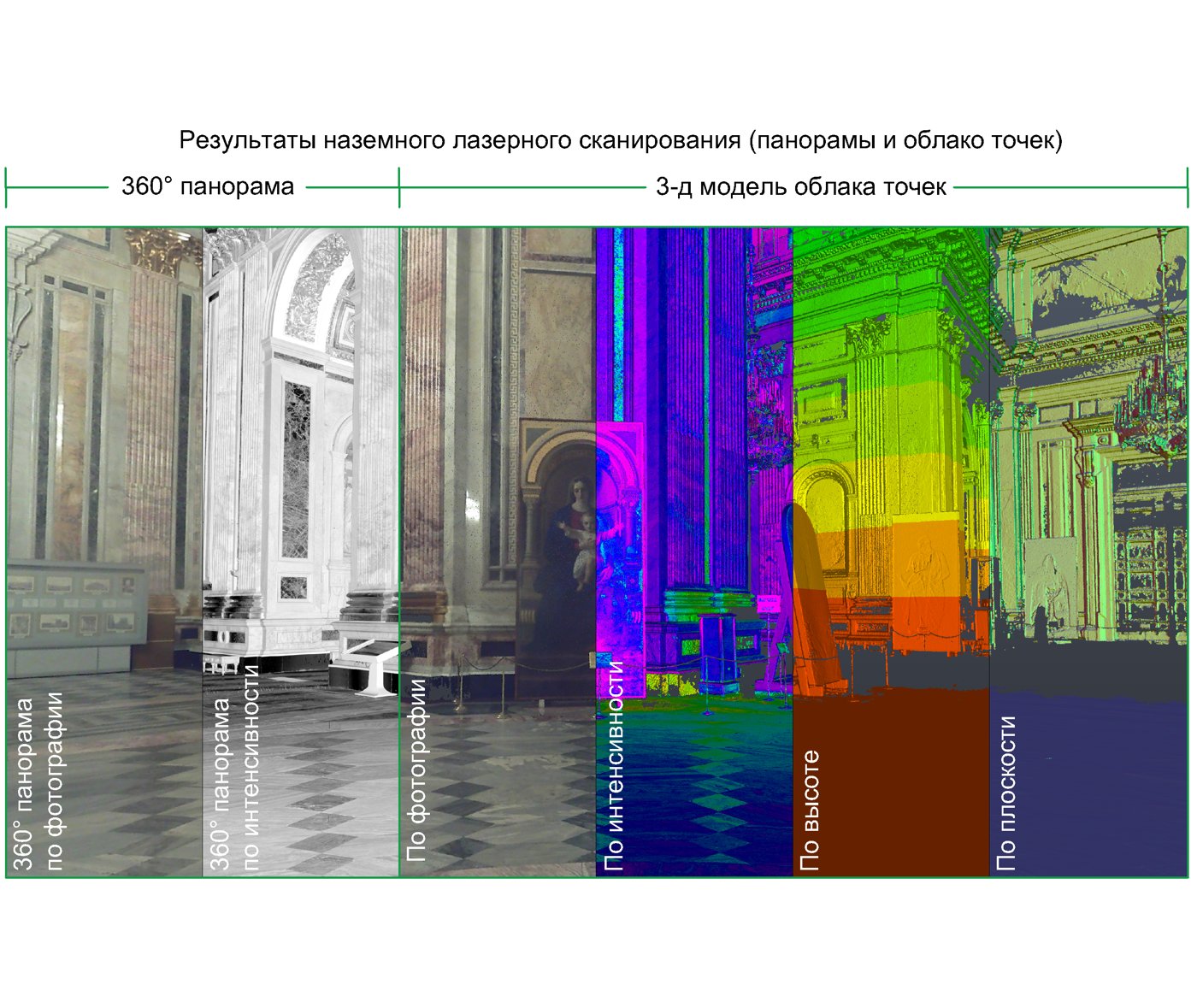

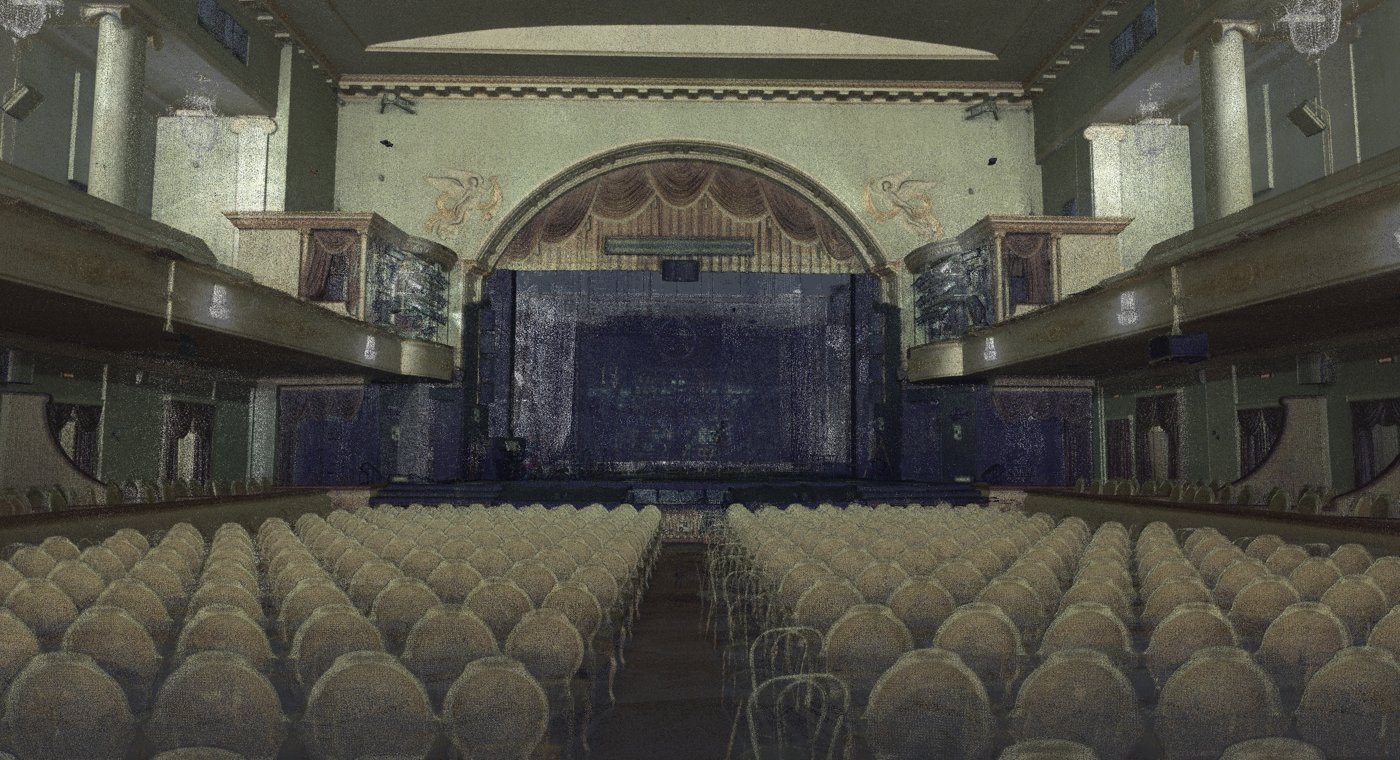

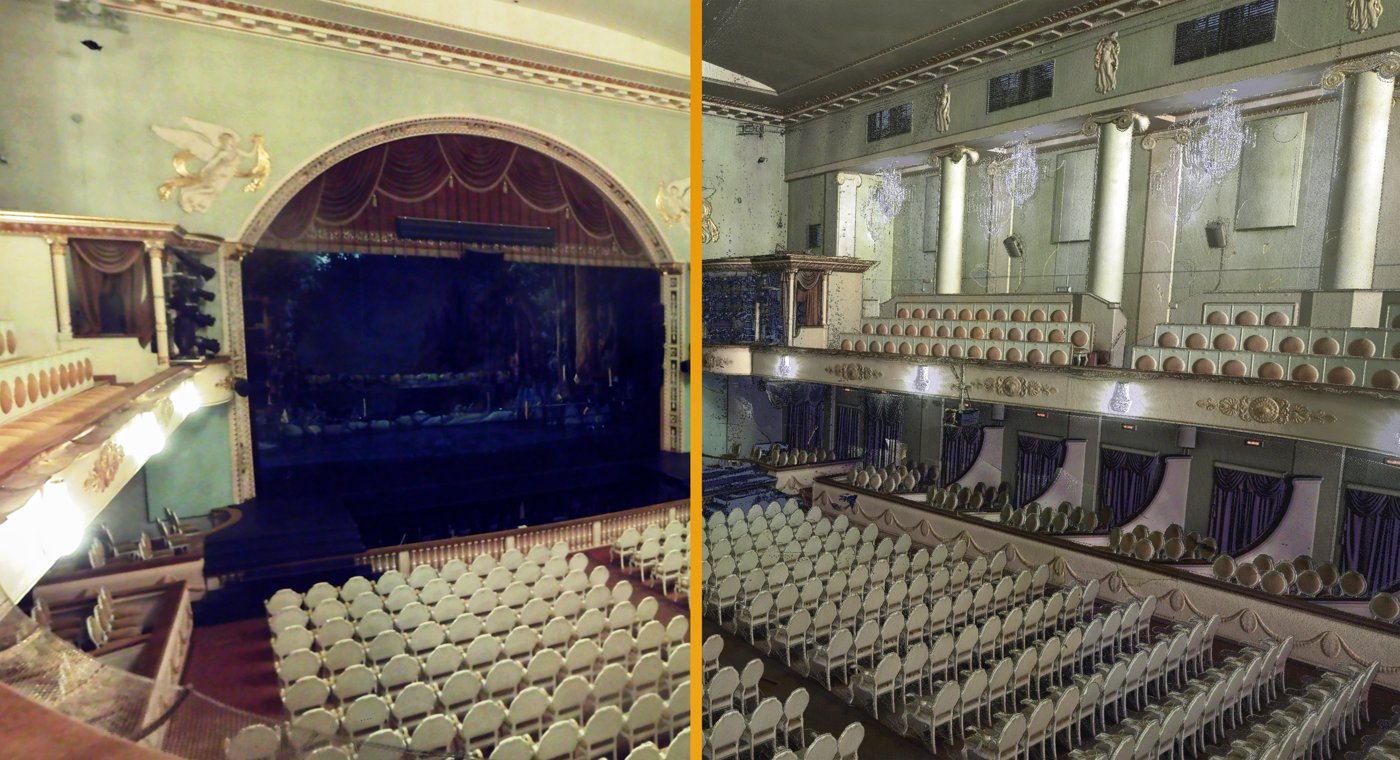

Современные трехмерные лазерные сканеры позволяют производить сотни тысяч и даже миллион измерений всего за одну секунду. Таким образом, сканируемый объект представлен как огромный набор точек, каждая из которых имеет координаты в пространстве. В дальнейшем такой массив переводится в двухмерную форму и может применяться для моделирования, анализа, расчетов и дальнейших измерений.

Наземное лазерное сканирование выполняют с помощью разных сканеров. Они бывают фазовыми, импульсными и триангуляционными. Отличаются по принципу действия. Специалисты, которые занимаются оказанием такой услуги, выбирают прибор в зависимости от запроса клиента, так как устройства подразделяются на высокоточные, среднего радиуса и дальнего радиуса.

  • Высокоточная 3D модель объекта
    уже на следующий день
  • Любые архитектурные
    и инженерные объекты
  • Передовой наземный
    и воздушный сканеры
  • Импорт в Revit, AutoCAD, 3D MAX, Civil, ArchiCAD и другие CAD приложения
  • Выезжаем на объекты
    по всей территории России
  • Все полученные документы
    имеют юридическую силу
  • Все сотрудники
    имеют высшее техническое образование
  • Максимальная оптимизация
    расходов заказчика
  • Есть все необходимые
    сертификаты и лицензии
  • Комплексное выполнение услуги
    под ключ

Главные цели и задачи проведения работ

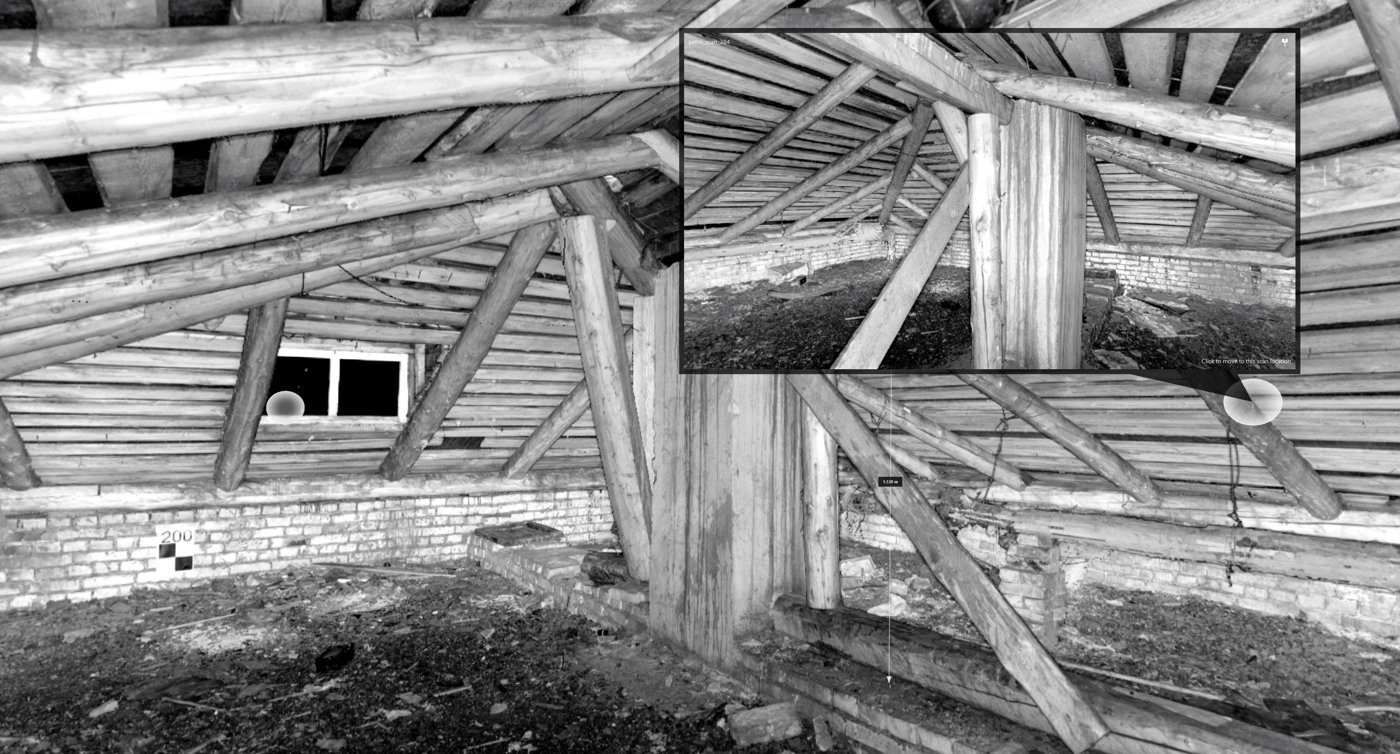

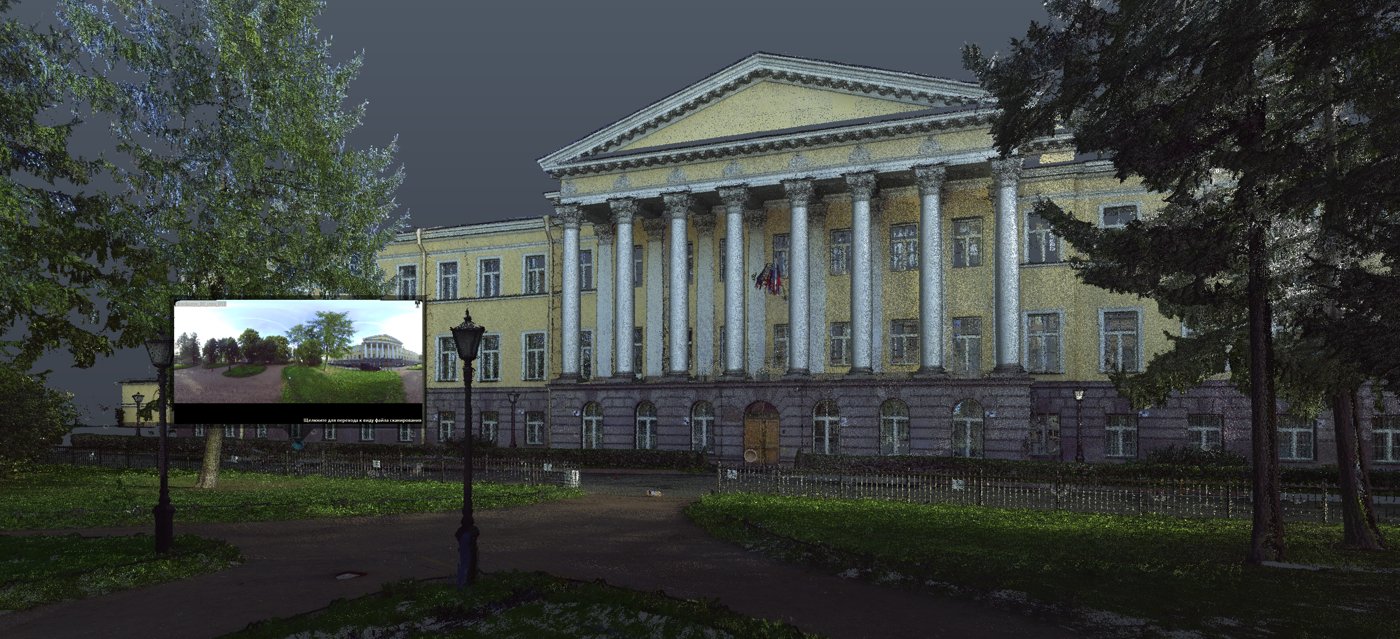

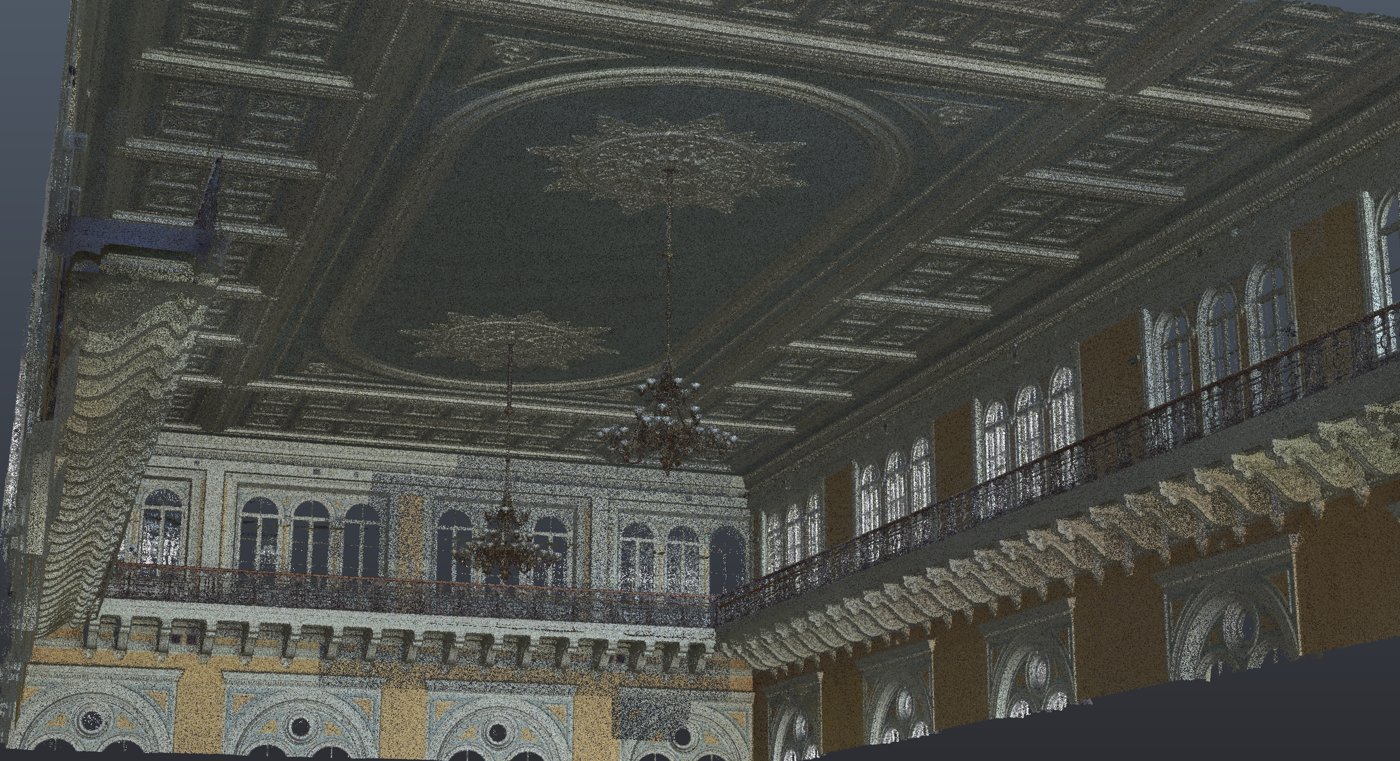

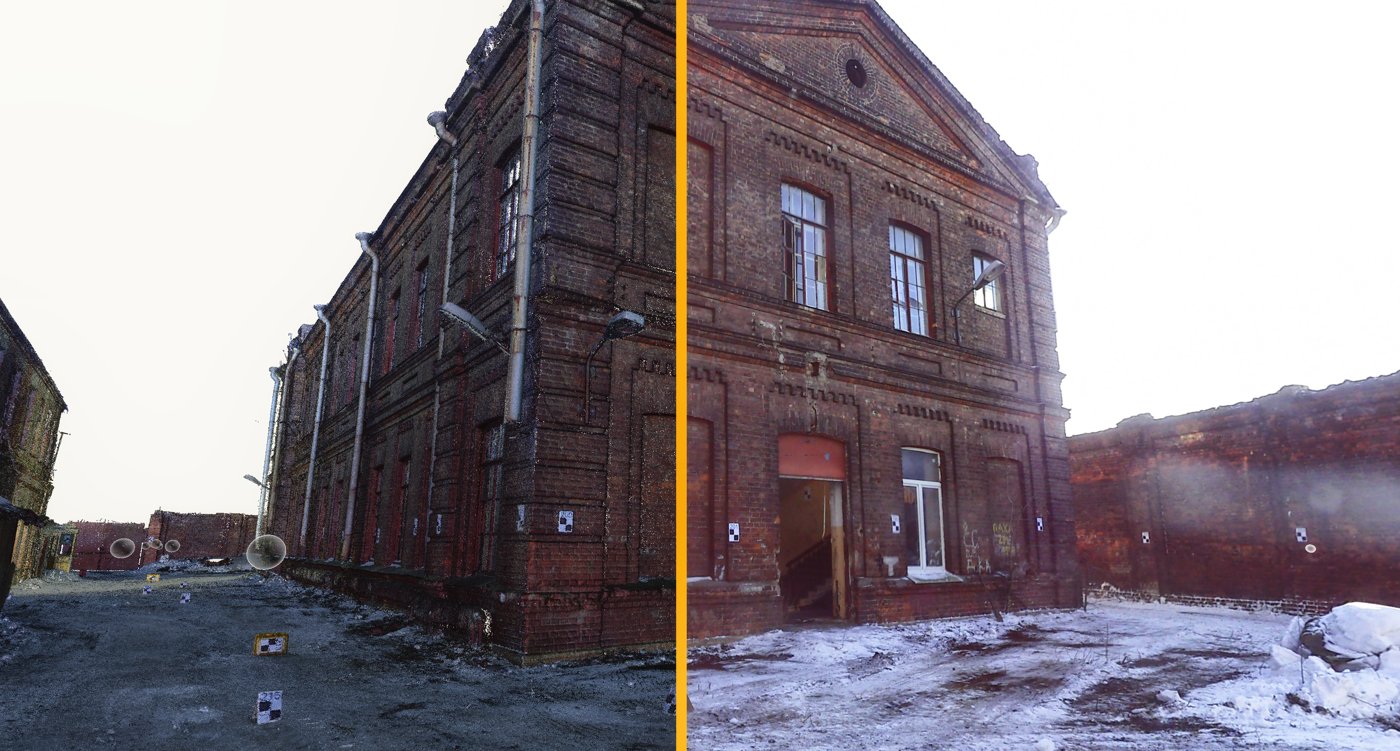

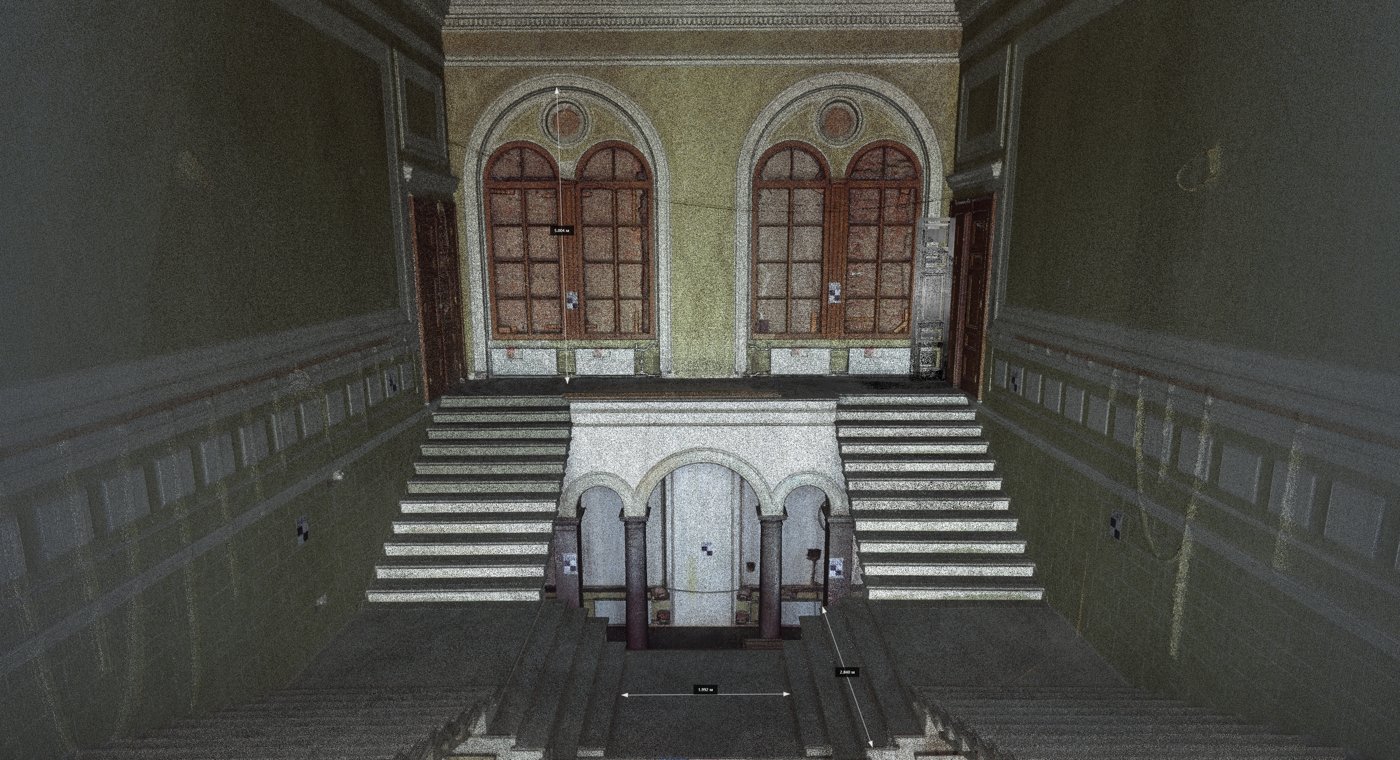

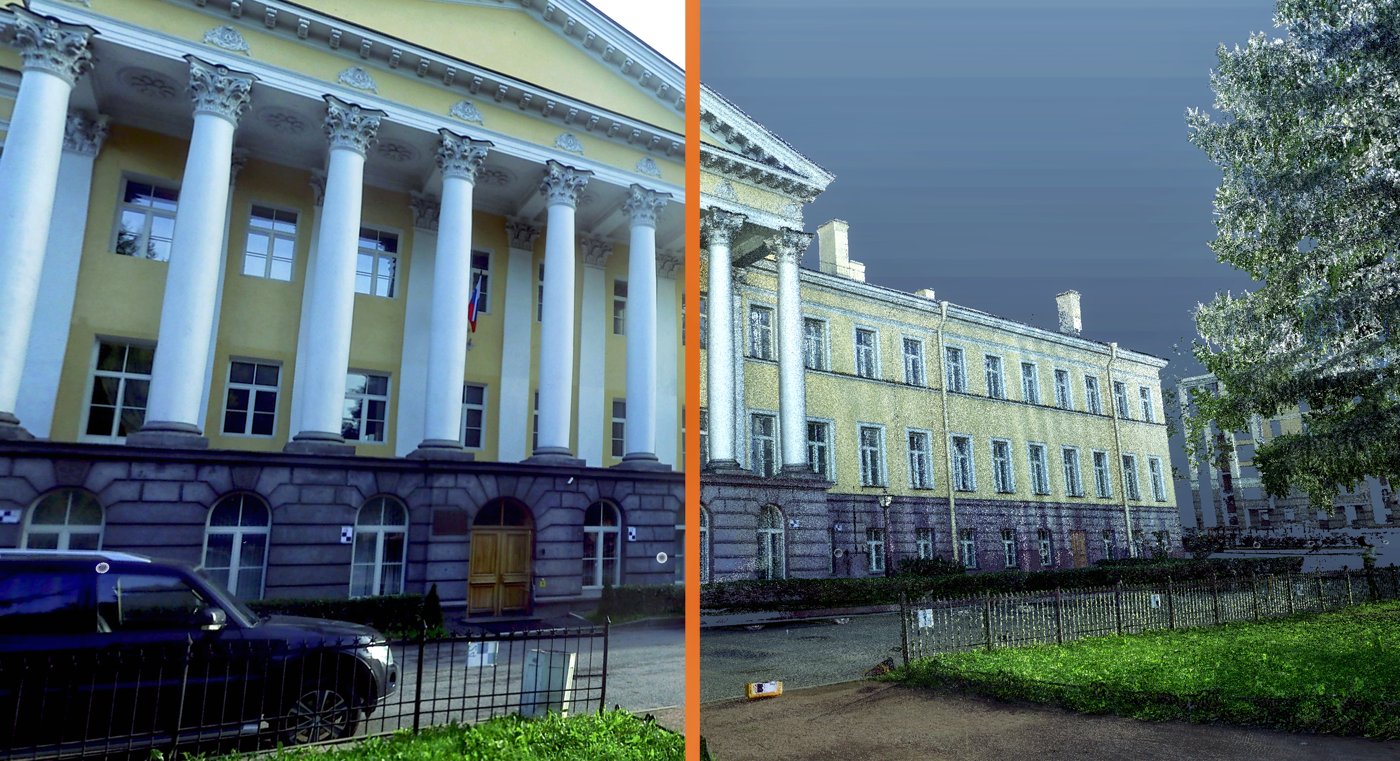

Архитектура — основная отрасль, представителям которой требуются услуги лазерного сканирования. Эта технология позволяет осуществить геодезическую съемку интерьеров зданий и фасадов. Полученные результаты содержат точную информацию о планах, деталях, размерах, фасадах и других элементах.

Целью является также желание получить высокоточные результаты, так как стандартные средства, применяемые в геодезии, обеспечивают точность в разы и десятки раз меньше.

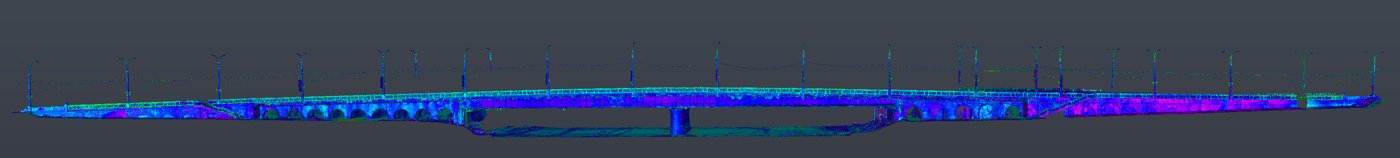

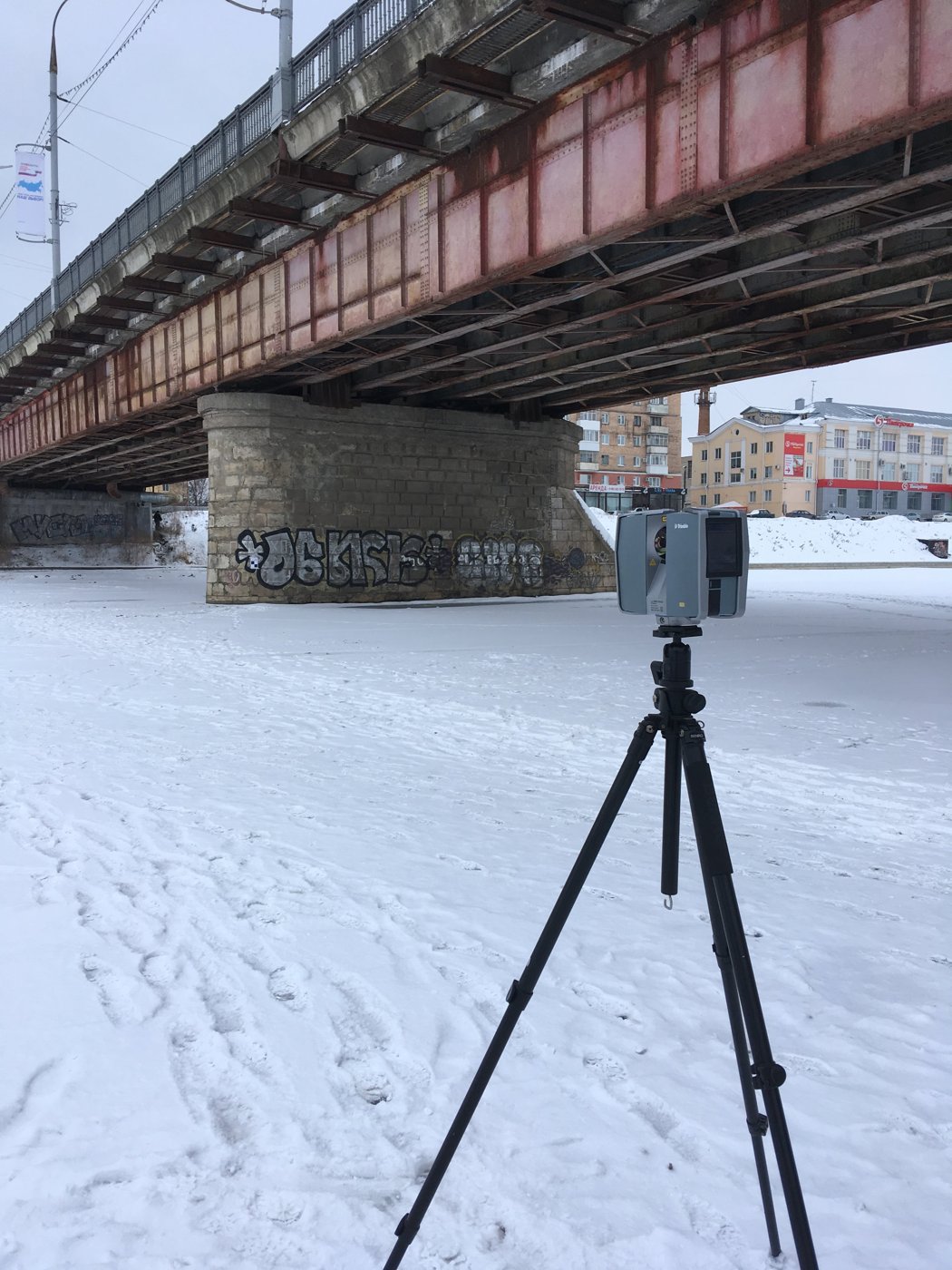

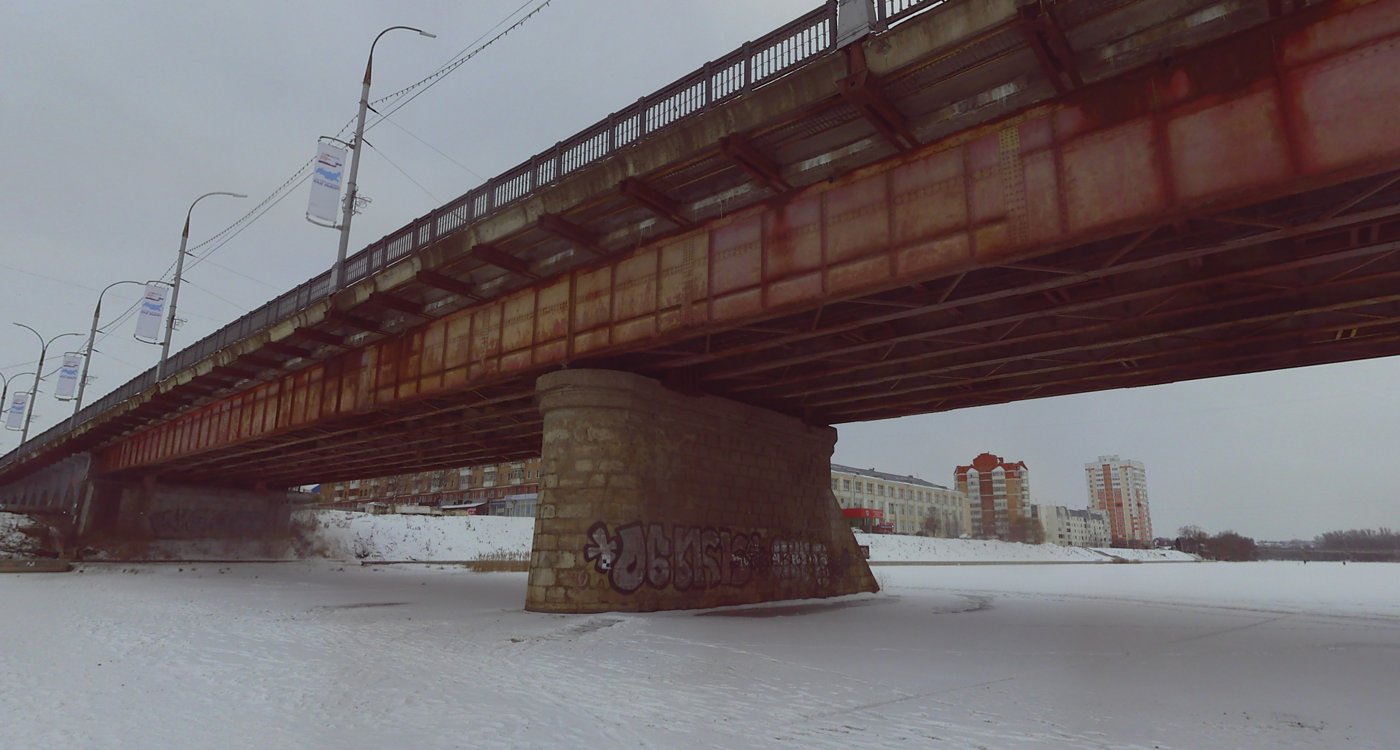

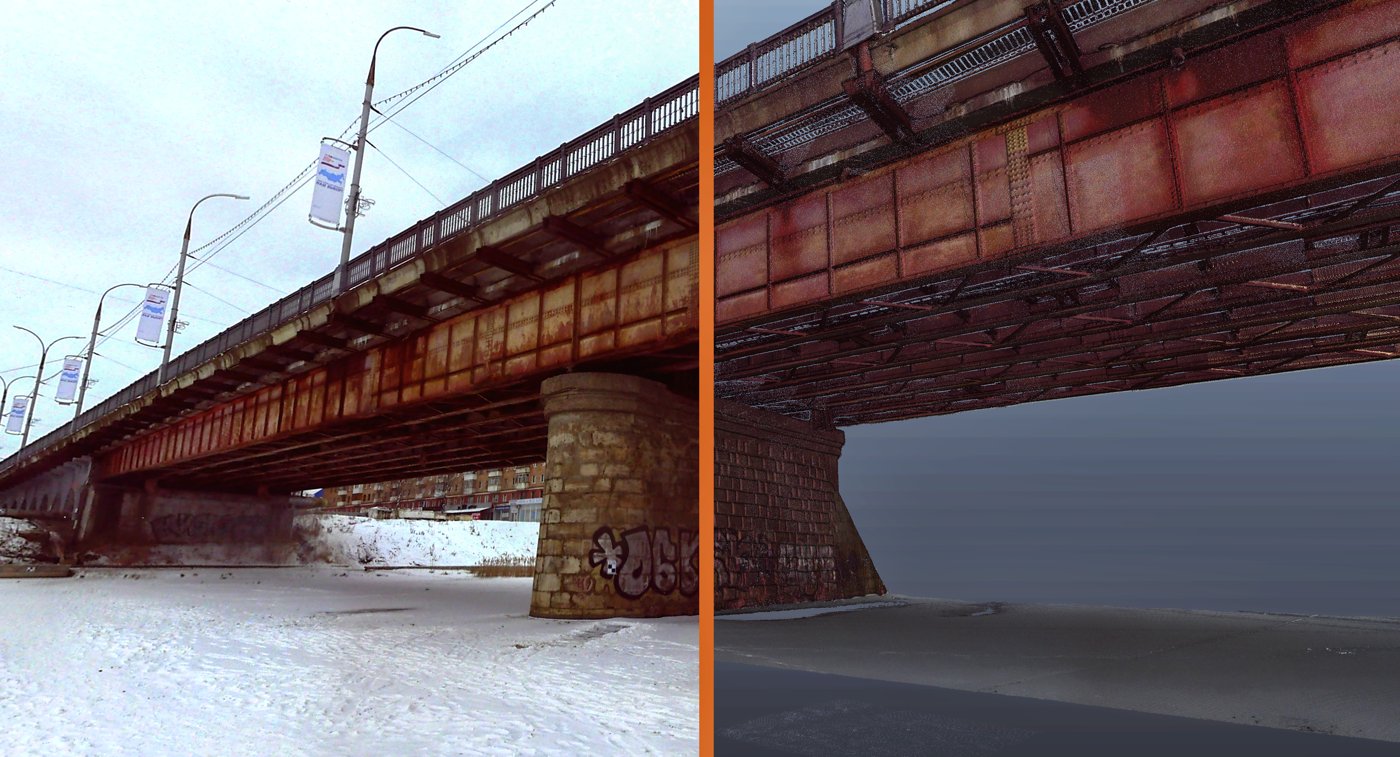

Применяют наземное лазерное сканирование и на транспортных объектах. Дело в том, что лазерное сканирование позволяет получать проекции объекта в движении. Это осуществляется за счет очень высокой скорости, поэтому то, что объект движется, большого значения не имеет.

Также цель данного сканирования — обеспечить получение топографического плана достаточно крупного масштаба. Особенно это актуально в том случае, когда необходимо сделать модель тоннеля, карьера, получить представление о ходе земляных работ. Если объект имеет вытянутую природу, сложно найти другой метод сканирования, который был бы настолько простой и при этом эффективный в плане скорости и точности.

В каких случаях требуется

Как уже было сказано выше, потребность в наличии точных результатов является одной из главных причин выбора наземного лазерного сканирования в качестве способа исследования.

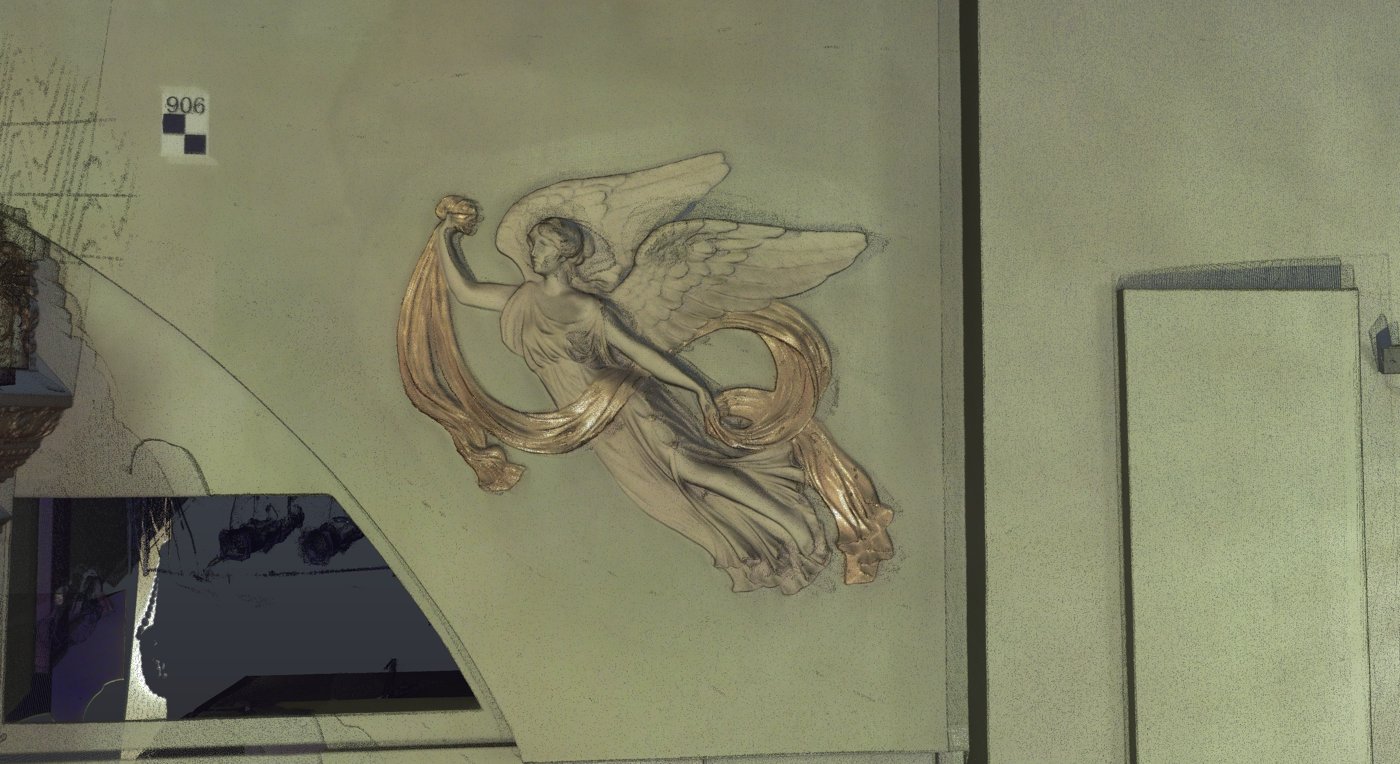

К нему также прибегают археологи, например, тогда, когда необходимо зафиксировать археологические находки во время раскопок. Многие музейные экспонаты на сегодняшний день имеют виртуальное представление. Это тоже достигается за счет трехмерного сканирования.

В процессе строительства может понадобиться корректировка проекта, что возможно лишь в том случае, когда имеются точные технические представления об актуальной обстановке. И в процессе строительства, и тогда, когда объект уже окончен, требуется проведение исполнительной съемки. С помощью наземного лазерного сканирования это получается сделать быстро и без проблем.

Заказывают процедуру и тогда, когда необходимо обновить генеральный план или же создать строительную документацию объекта взамен утраченной.

В последнее время области применения данного способа расширяются, так как он зарекомендовал себя не как альтернатива стандартным способом, а как принципиально новое направление.

Как проводятся

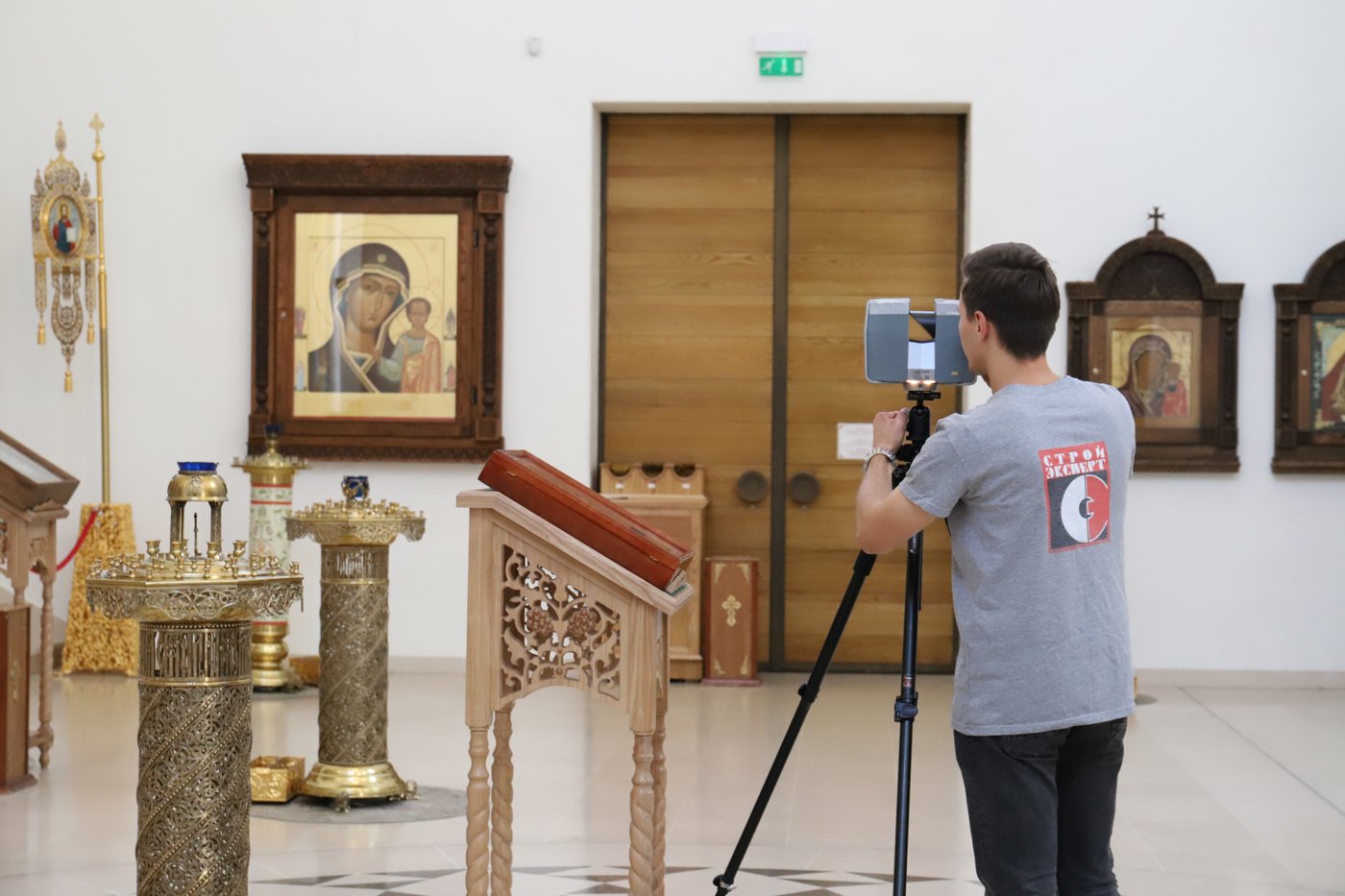

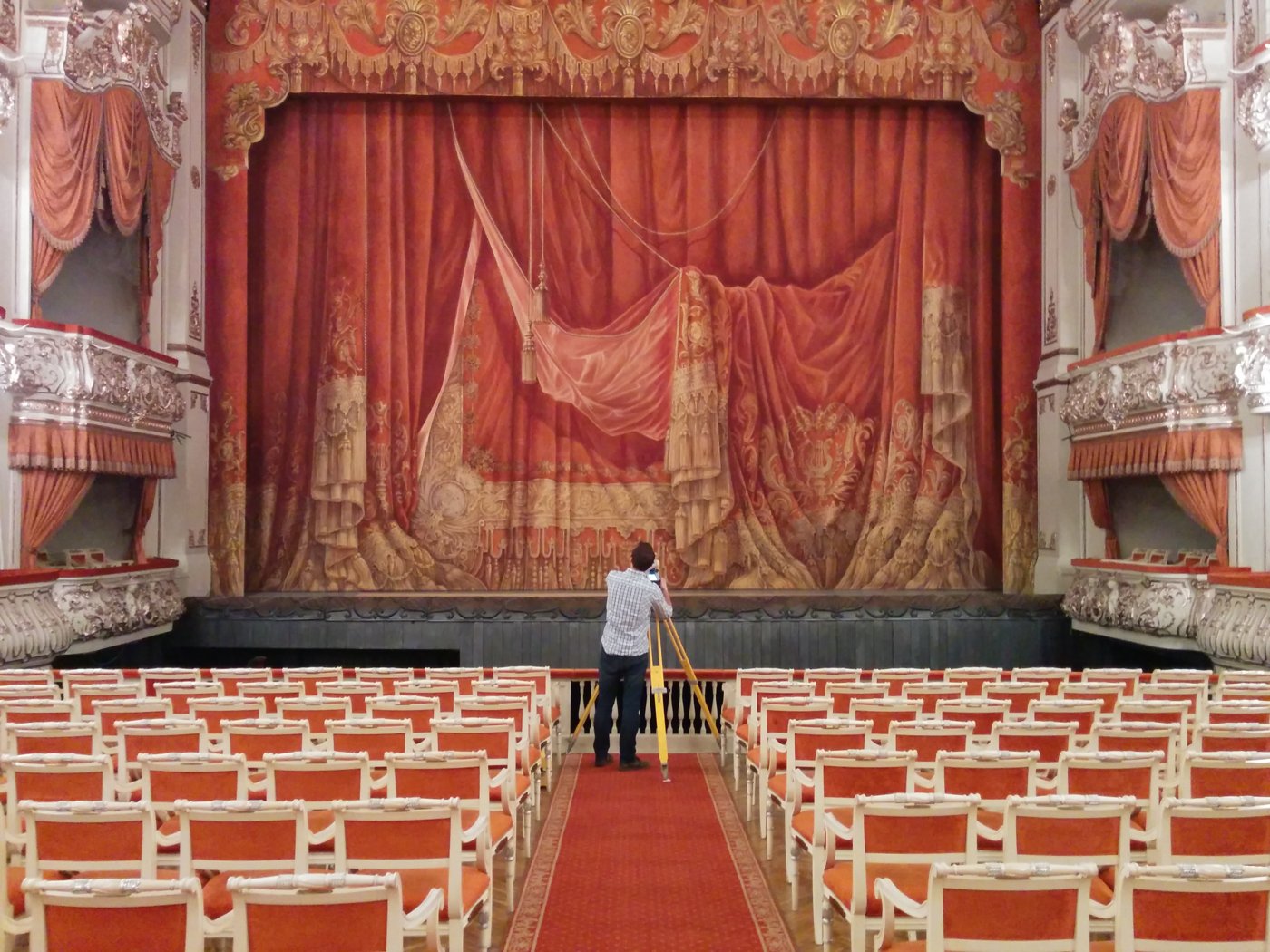

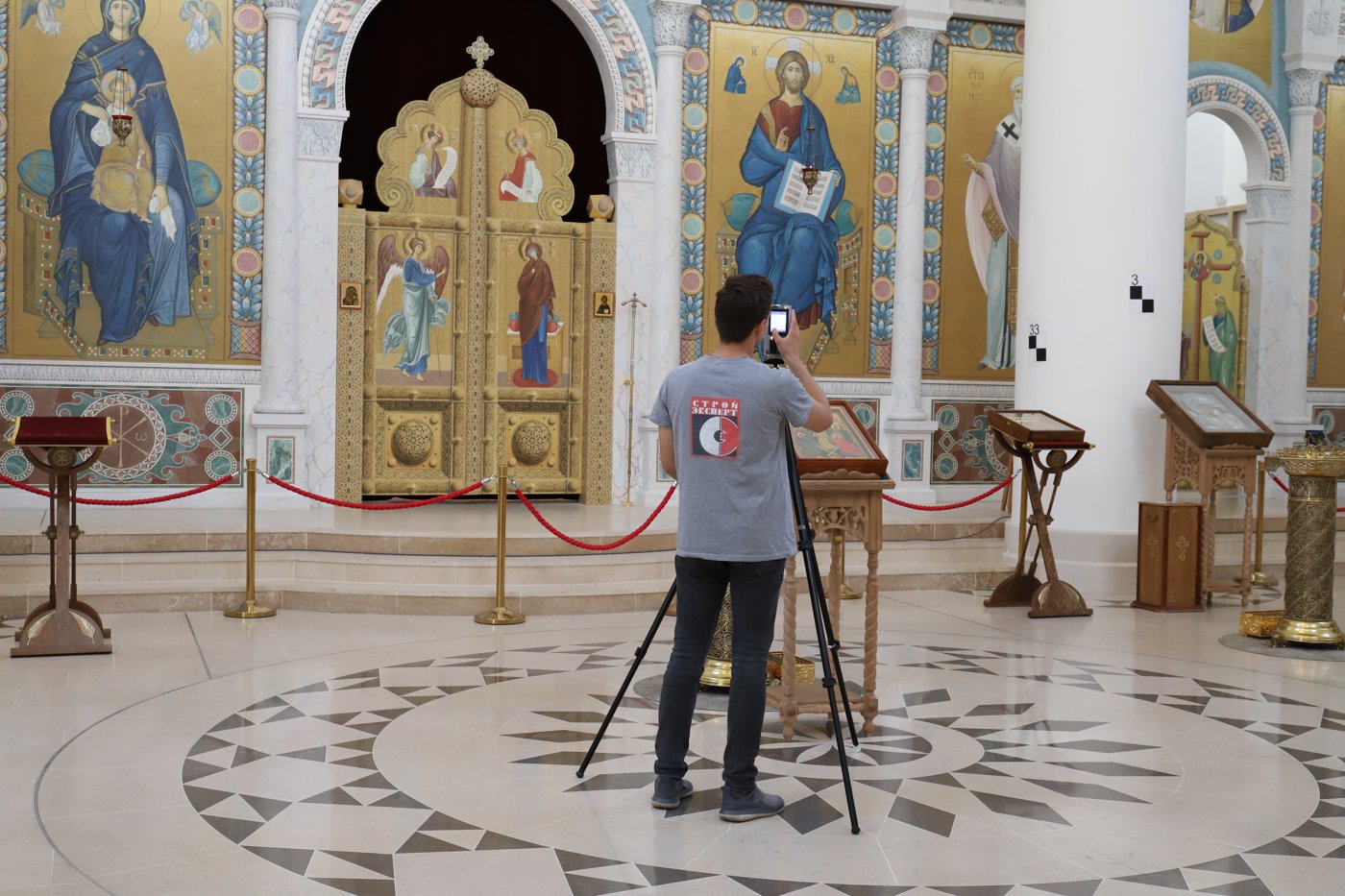

Сканер управляется портативным компьютерным устройством, которое оснащено специальным программным обеспечением.

Лазерный сканер имеет определенную область обзора. После его наведения на исследуемый объект изображение передается на экран портативного устройства, после чего оператор может обеспечить более точную фокусировку.

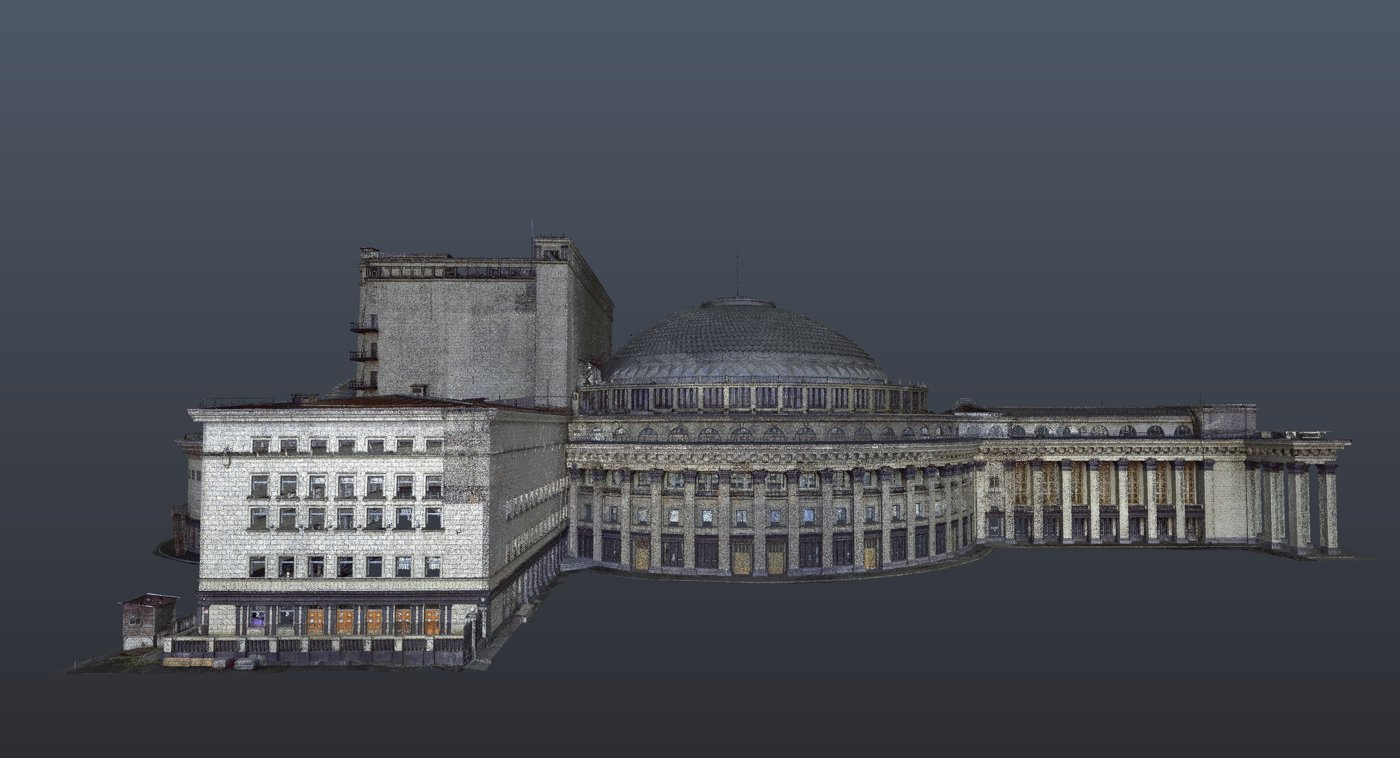

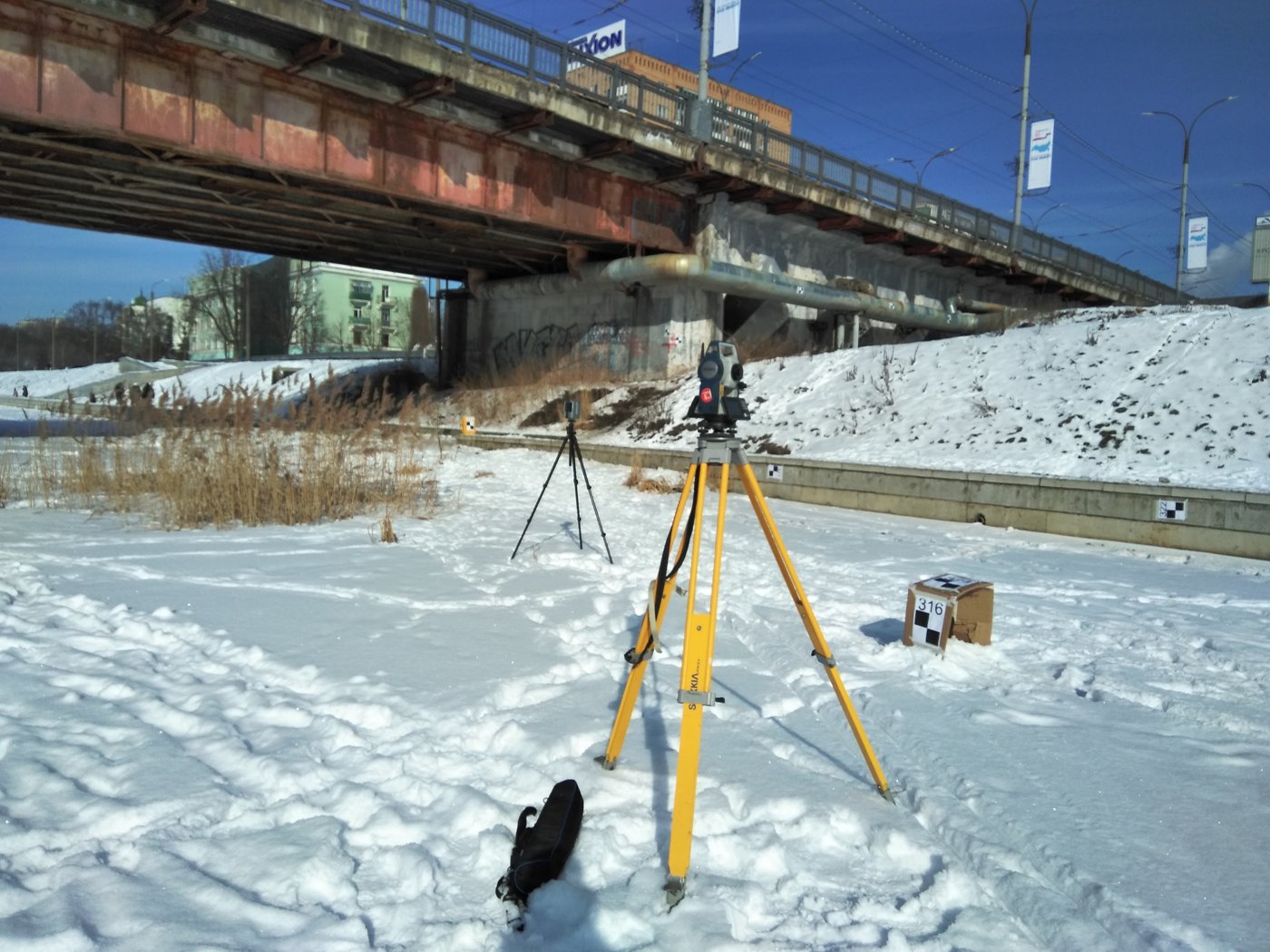

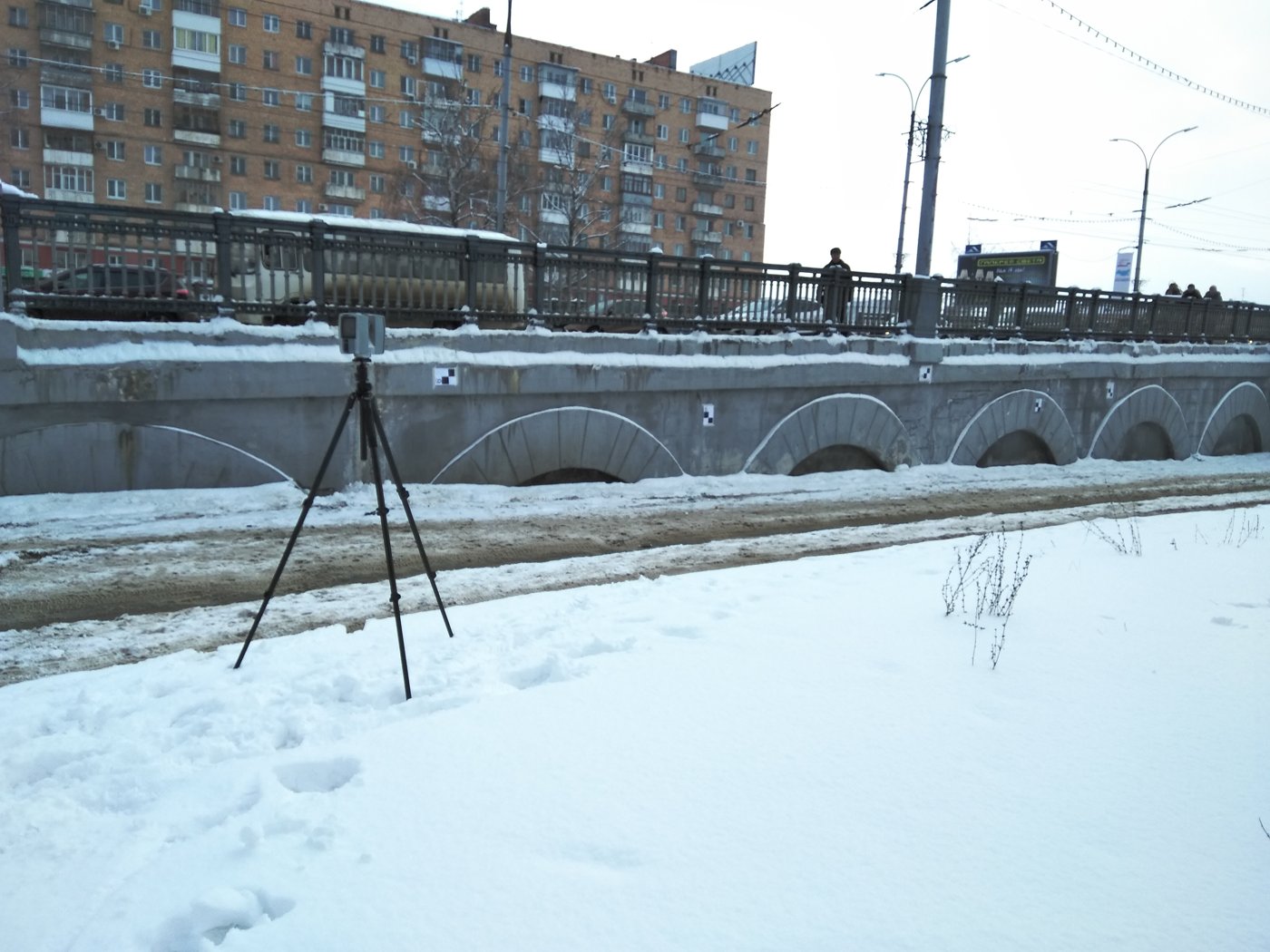

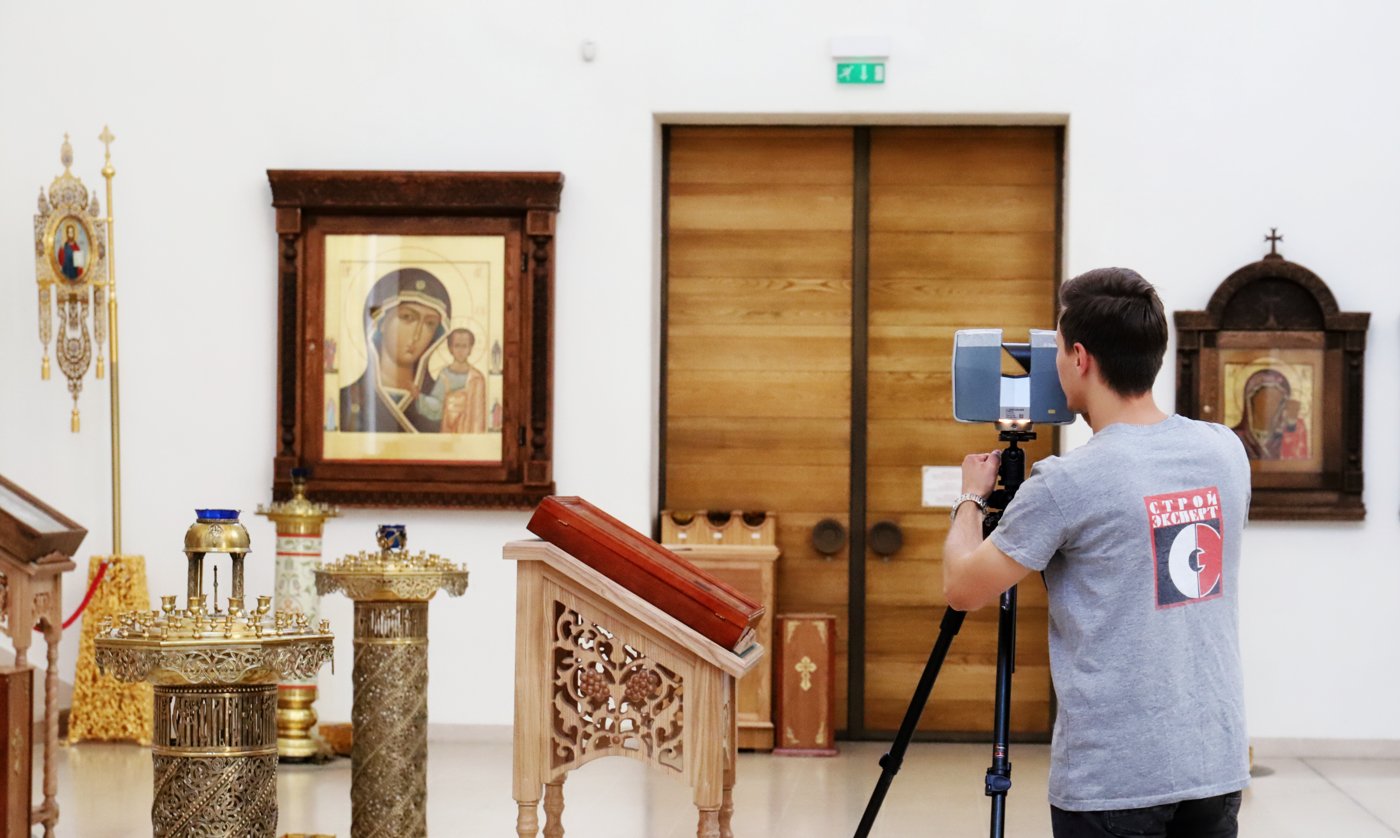

Зачастую требуется не один сеанс сканирования, так как объекты имеют объемную форму, по причине чего их нельзя увидеть с одной точки. Одним из примеров такой ситуации является сканирование здания, которое имеет несколько стен. Их невозможно увидеть с одной точки, поэтому приходится физически перемещать сканер.

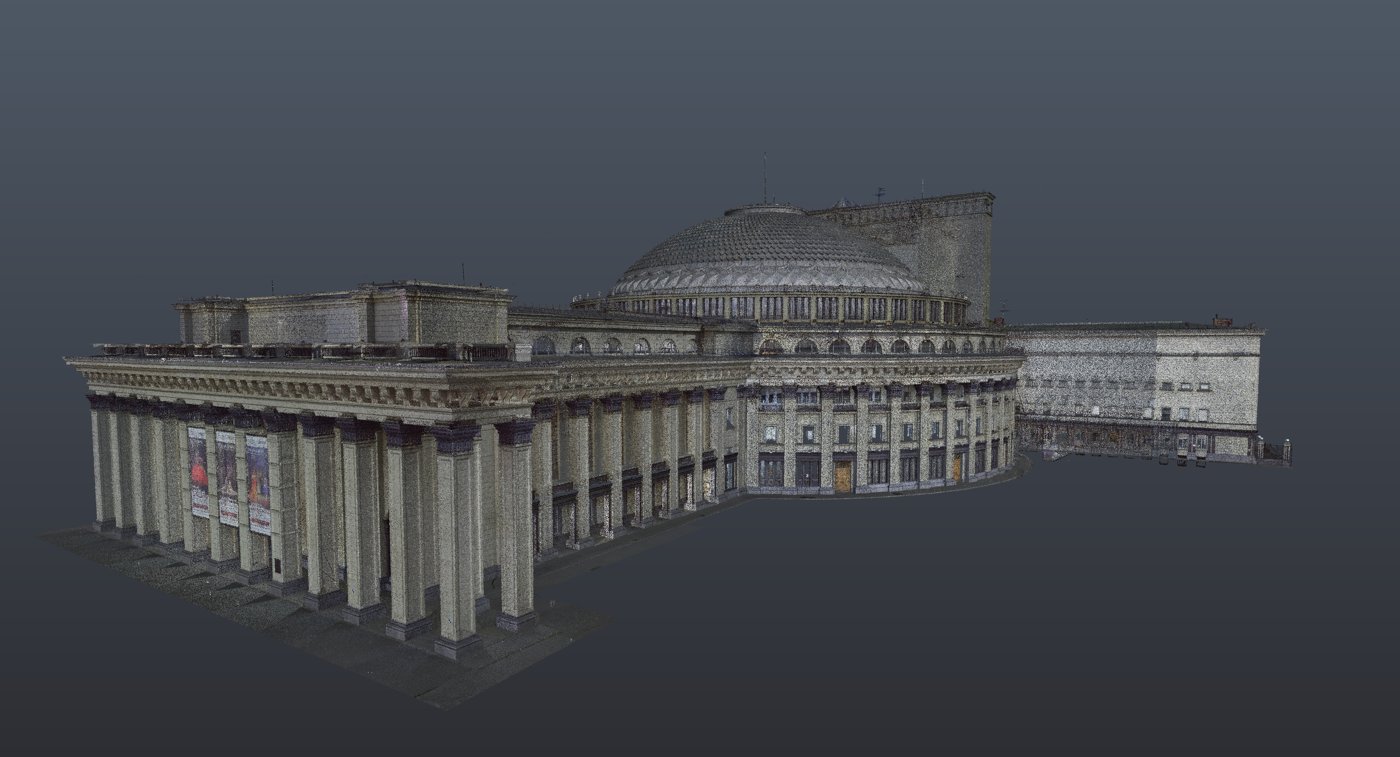

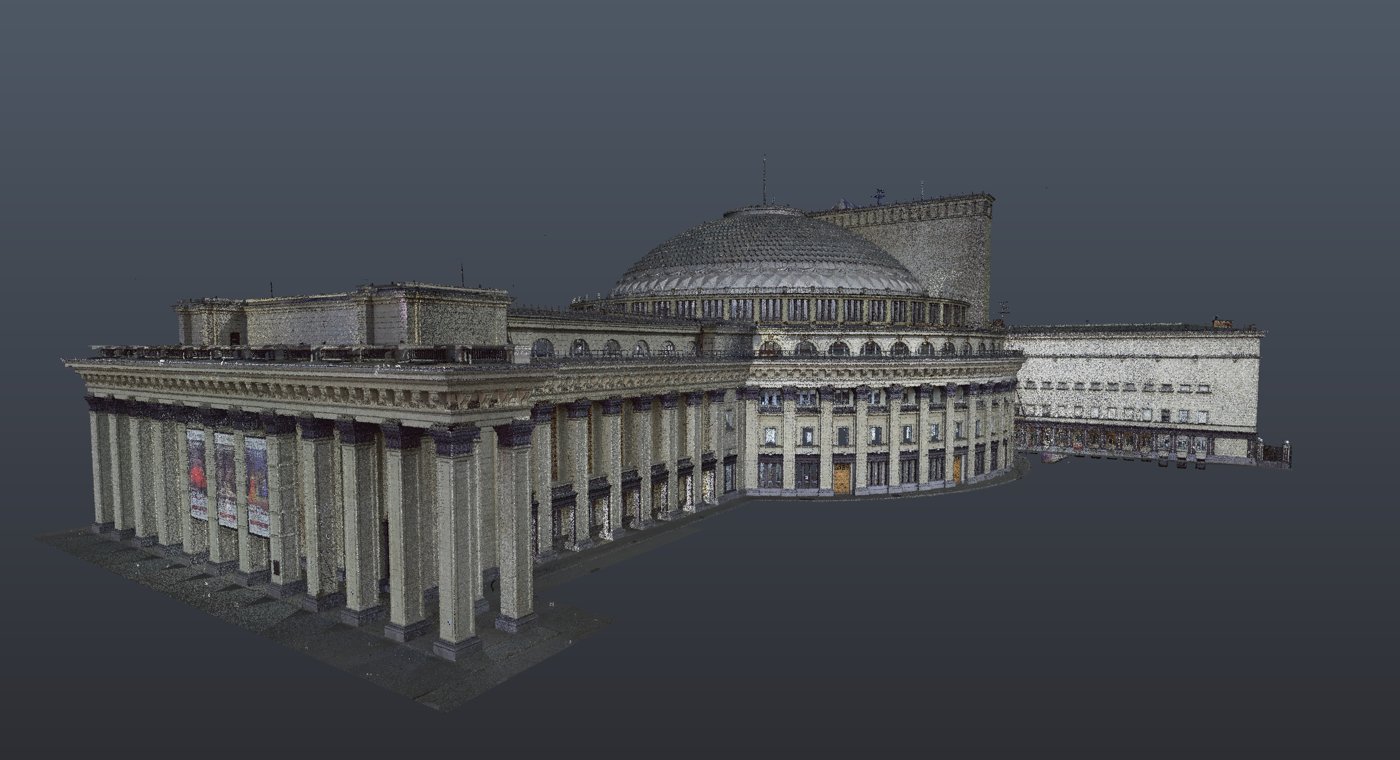

После проведения анализа разные данные объединяются, за счет чего уже на компьютере можно получить единую модель. Чтобы обеспечить высокое качество сканирования, а также затрату небольшого количества времени, необходимо мастерство оператора. Прежде всего, речь идет о том, что качественно выполненная работа должна обеспечивать зоны, в которых сканеры взаимно перекрываются.

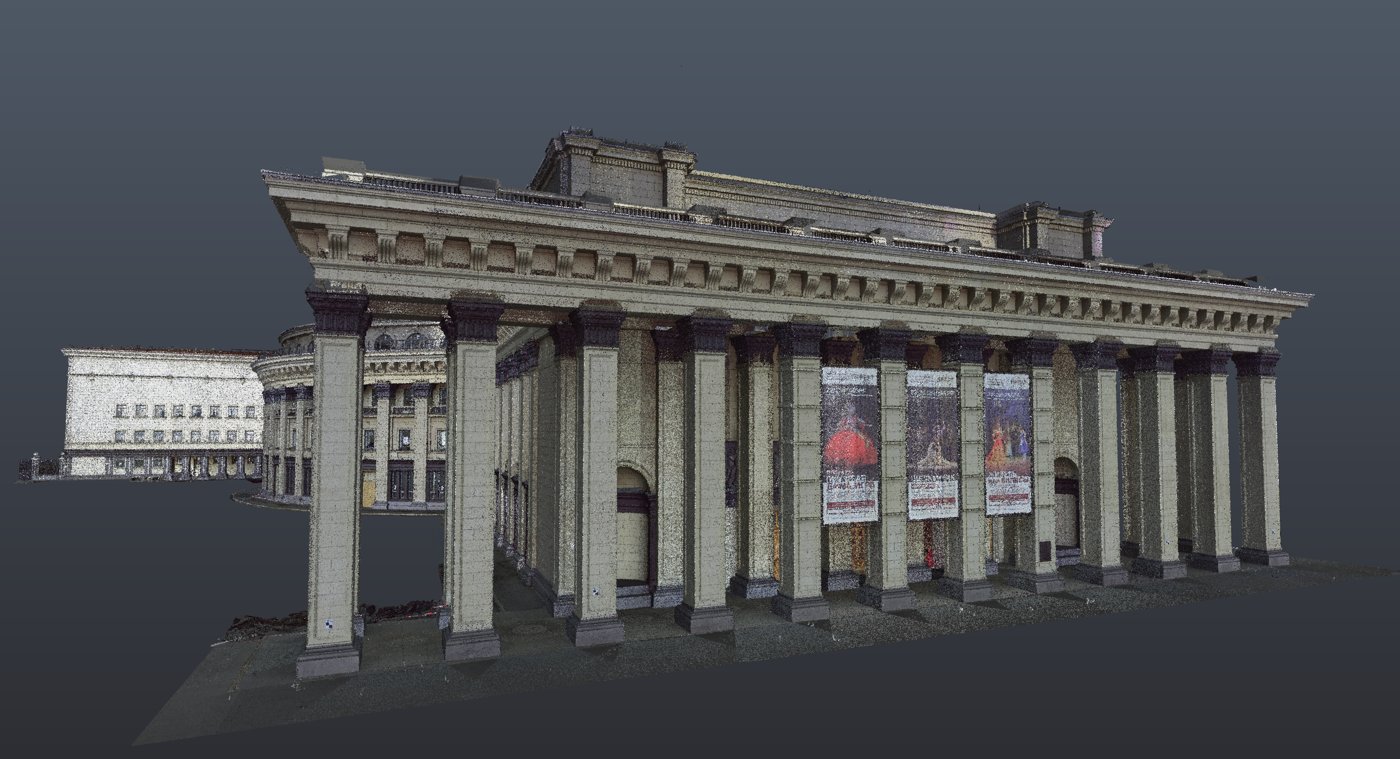

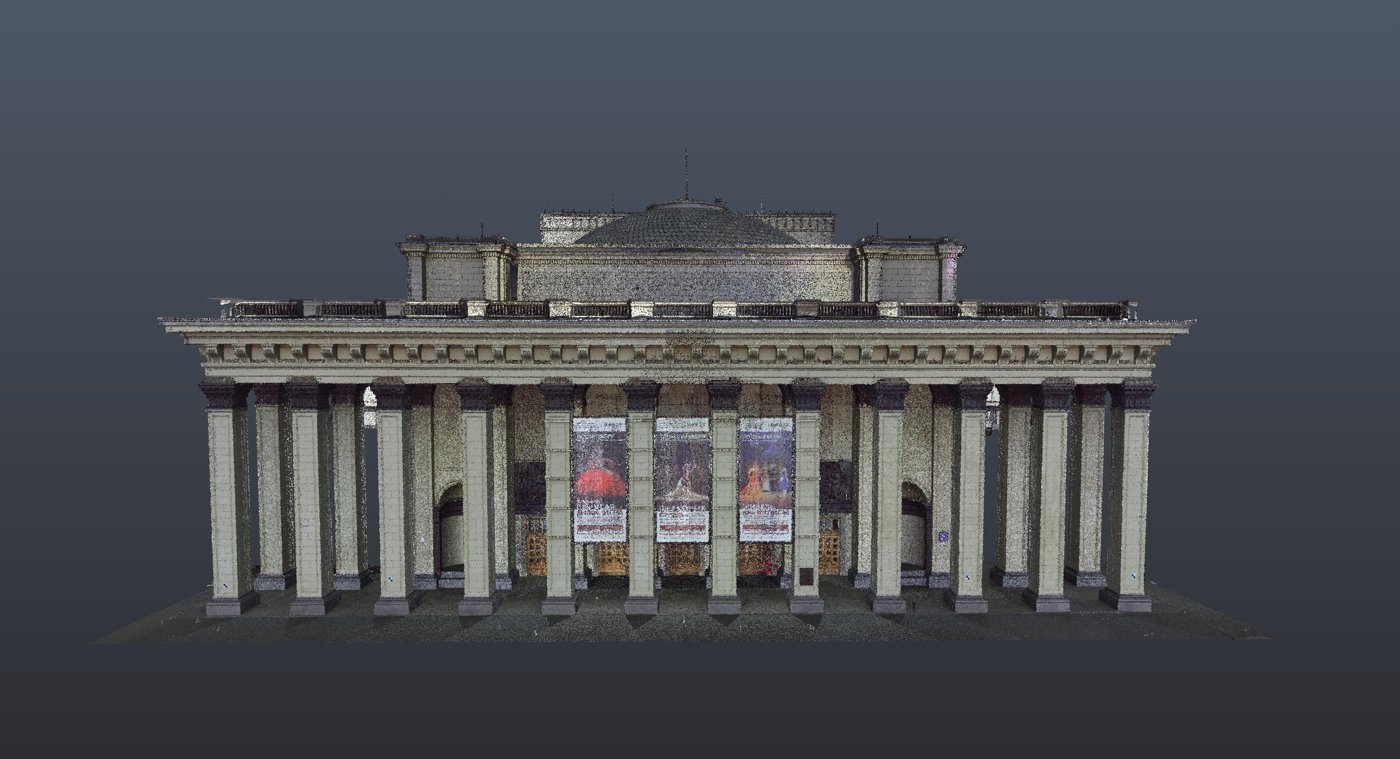

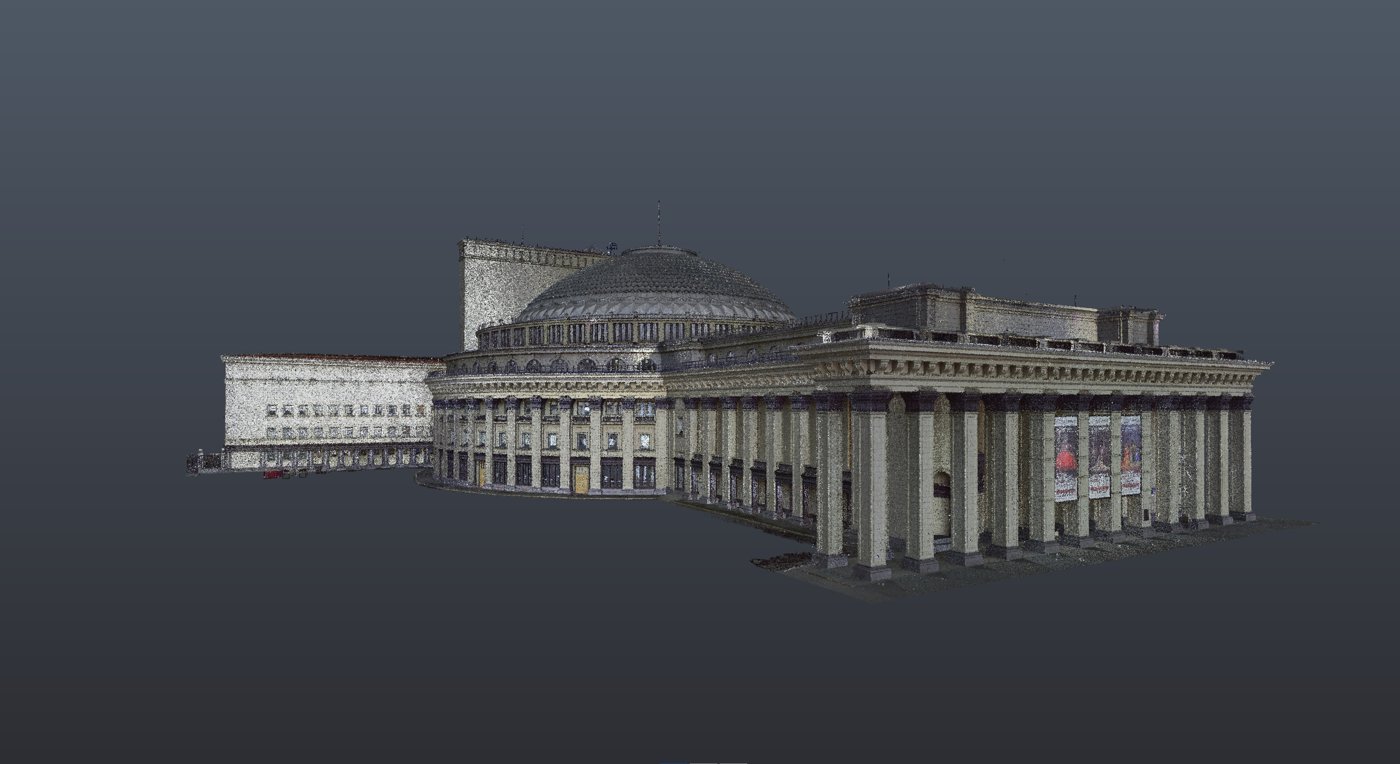

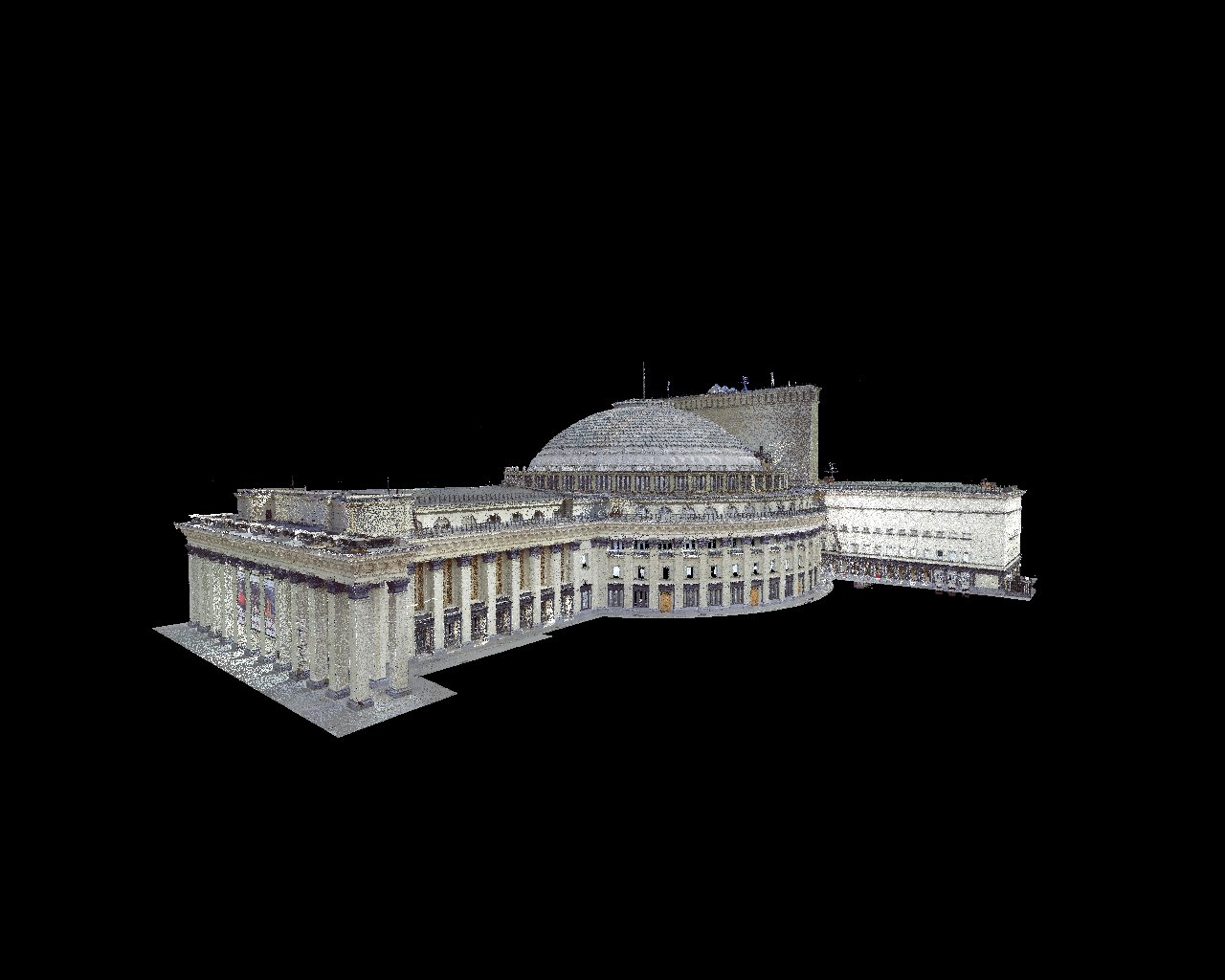

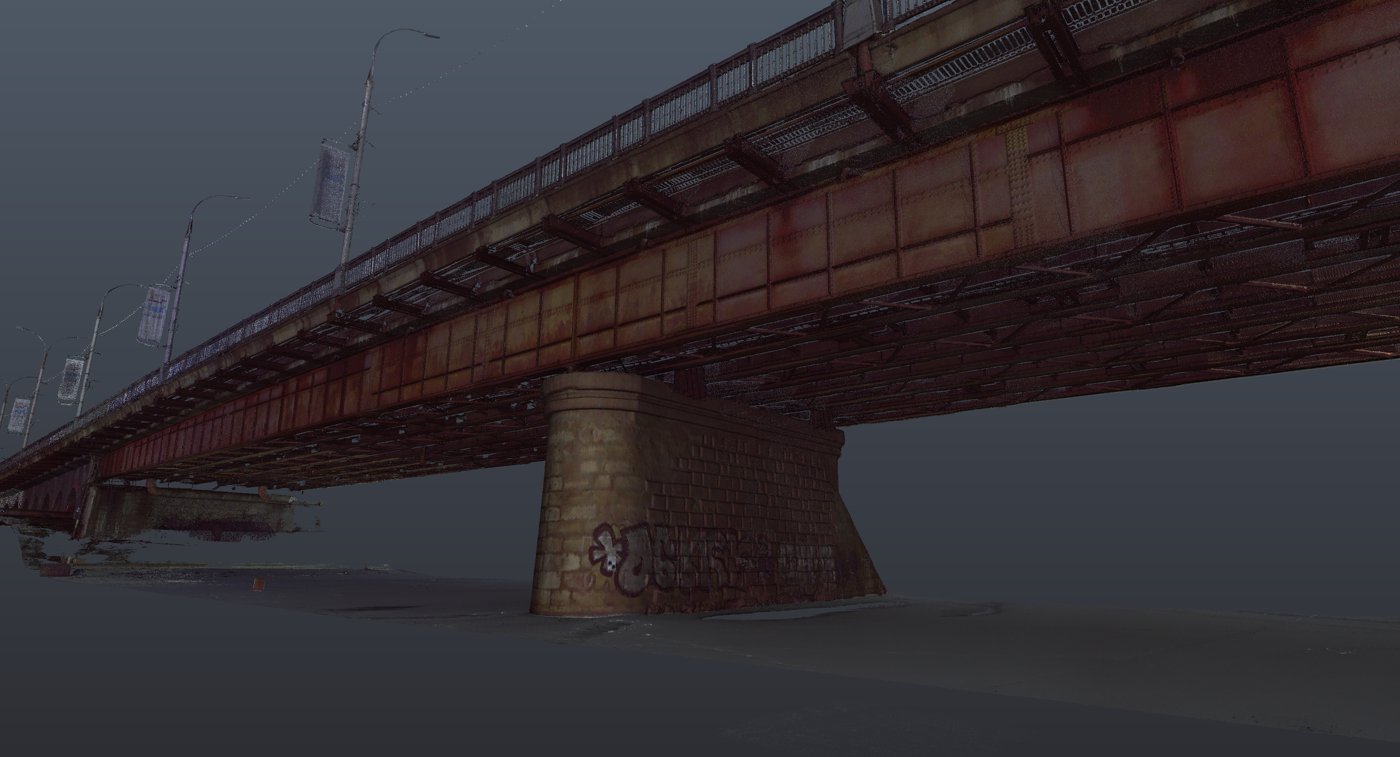

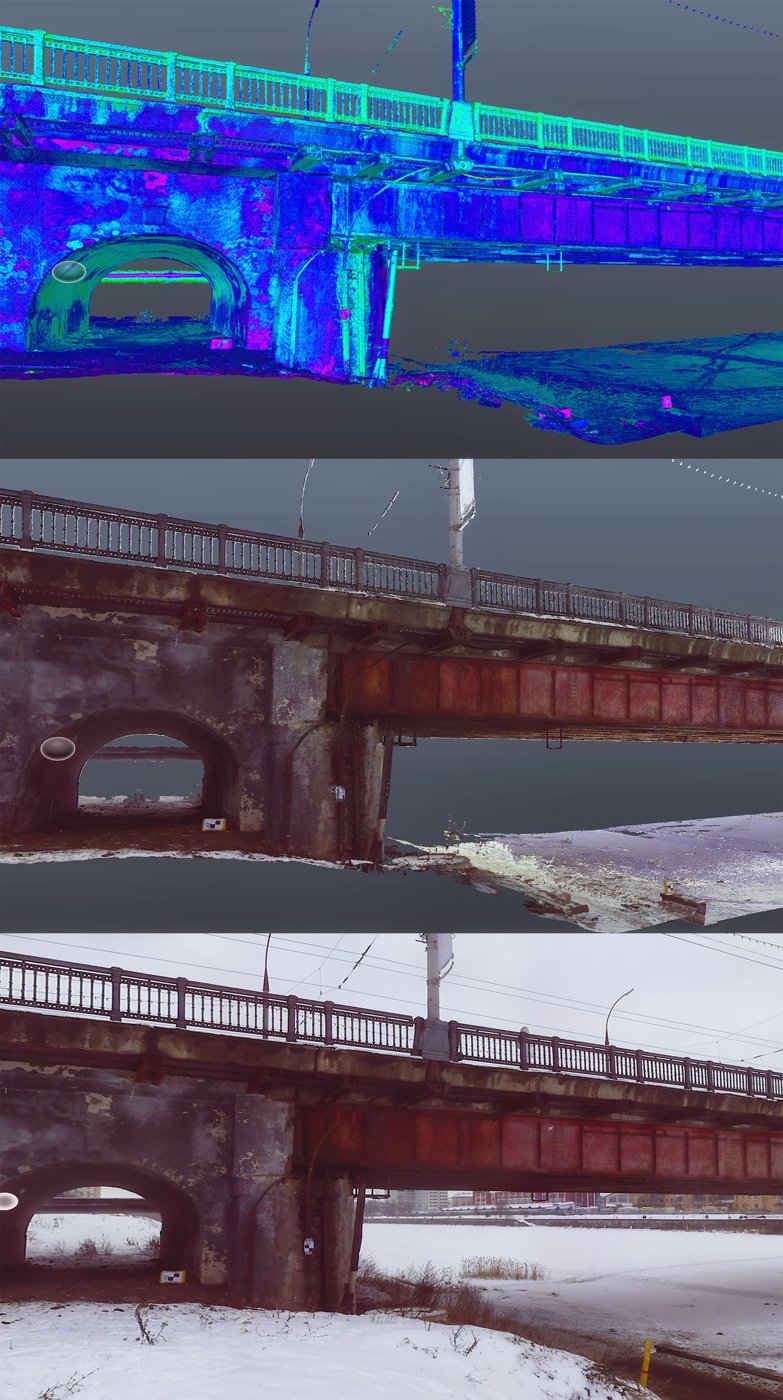

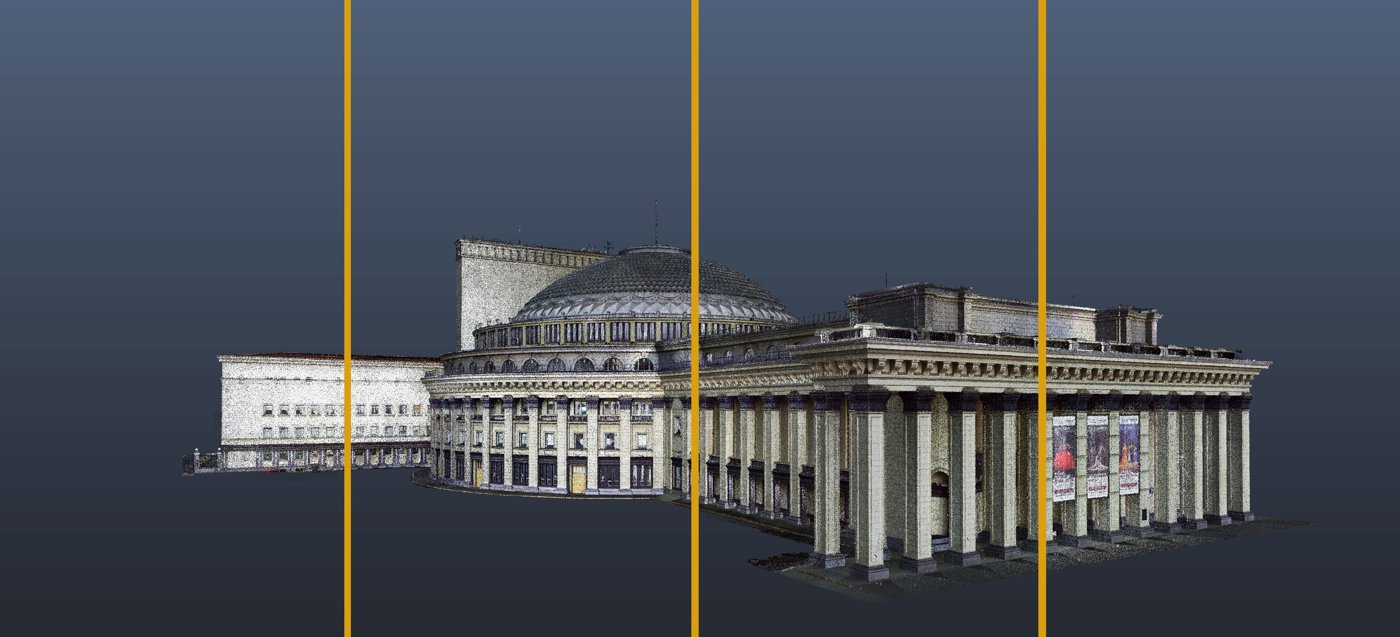

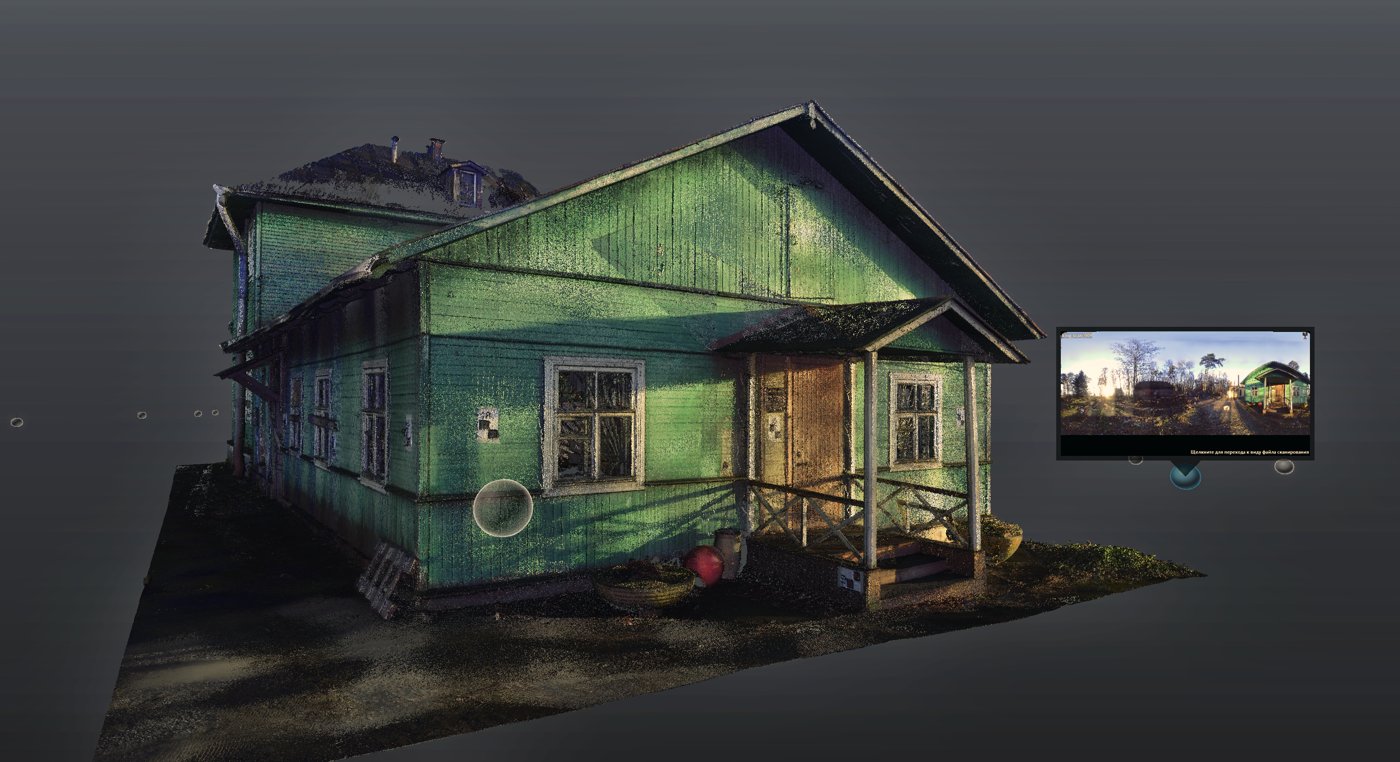

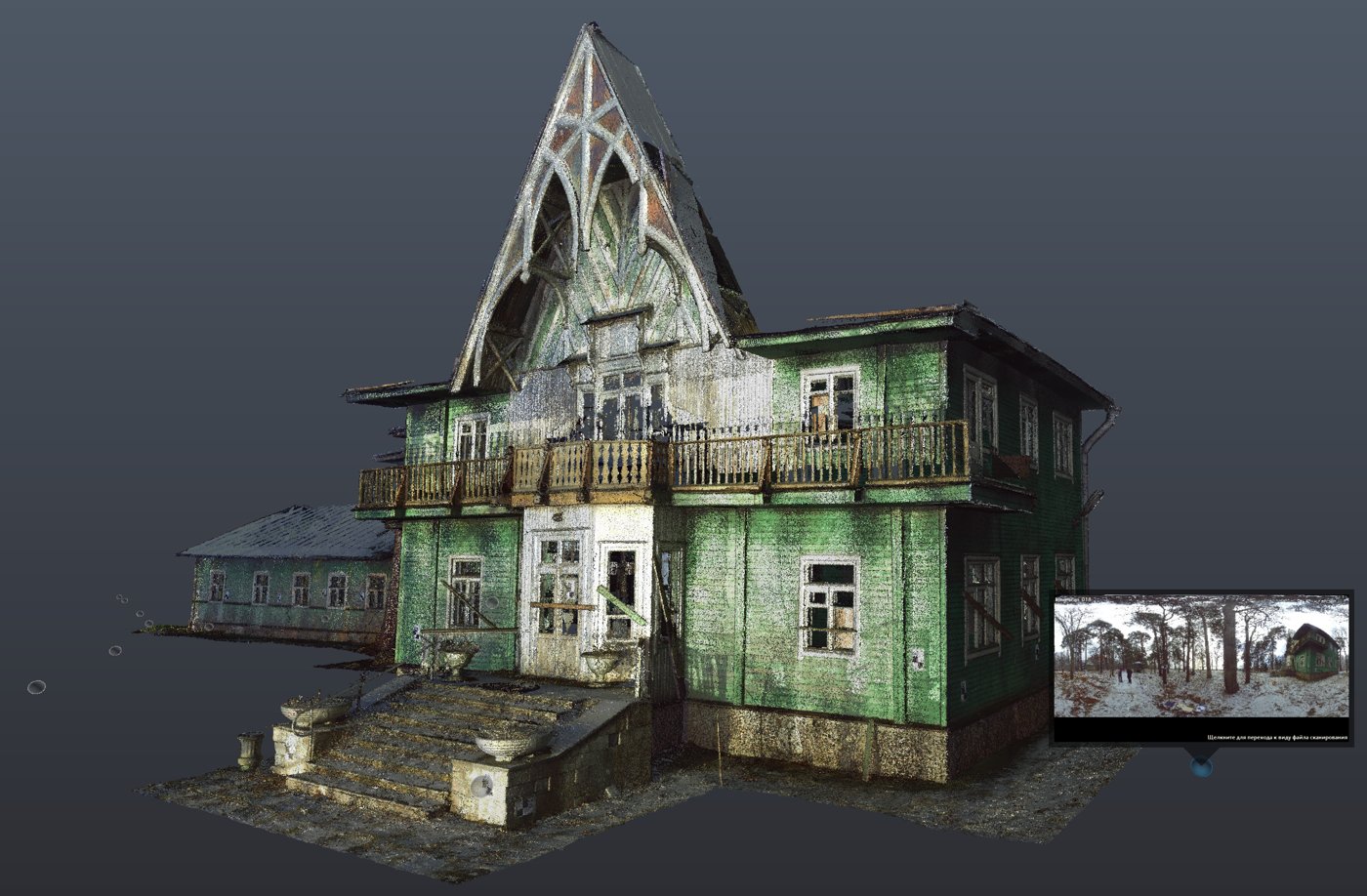

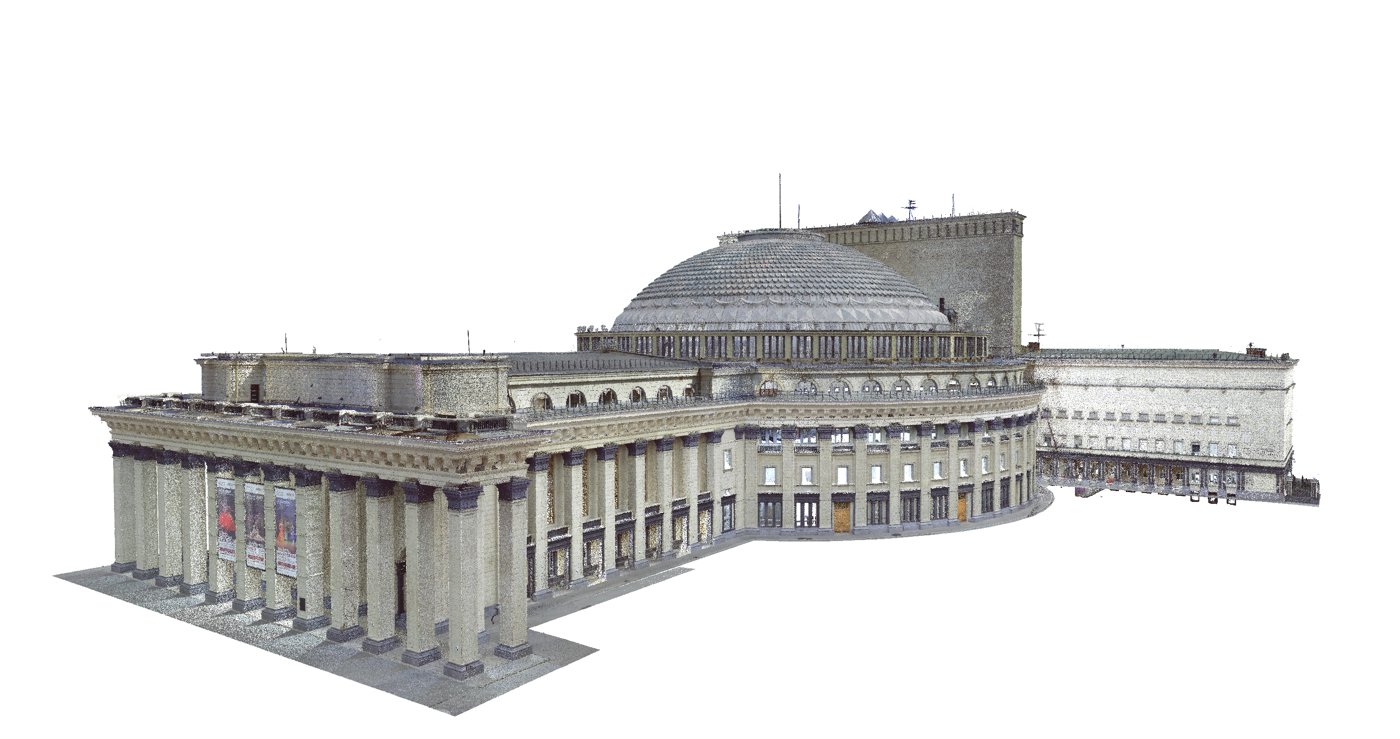

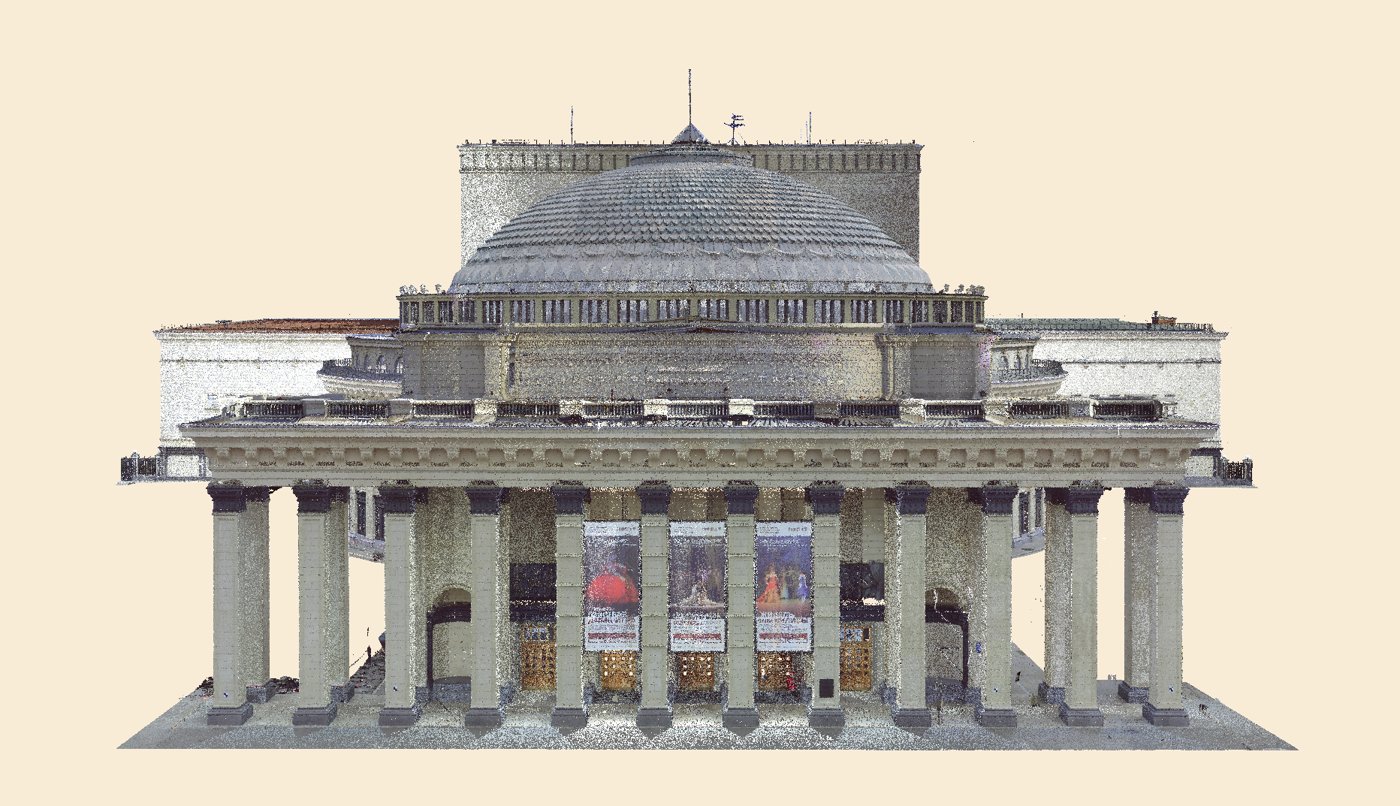

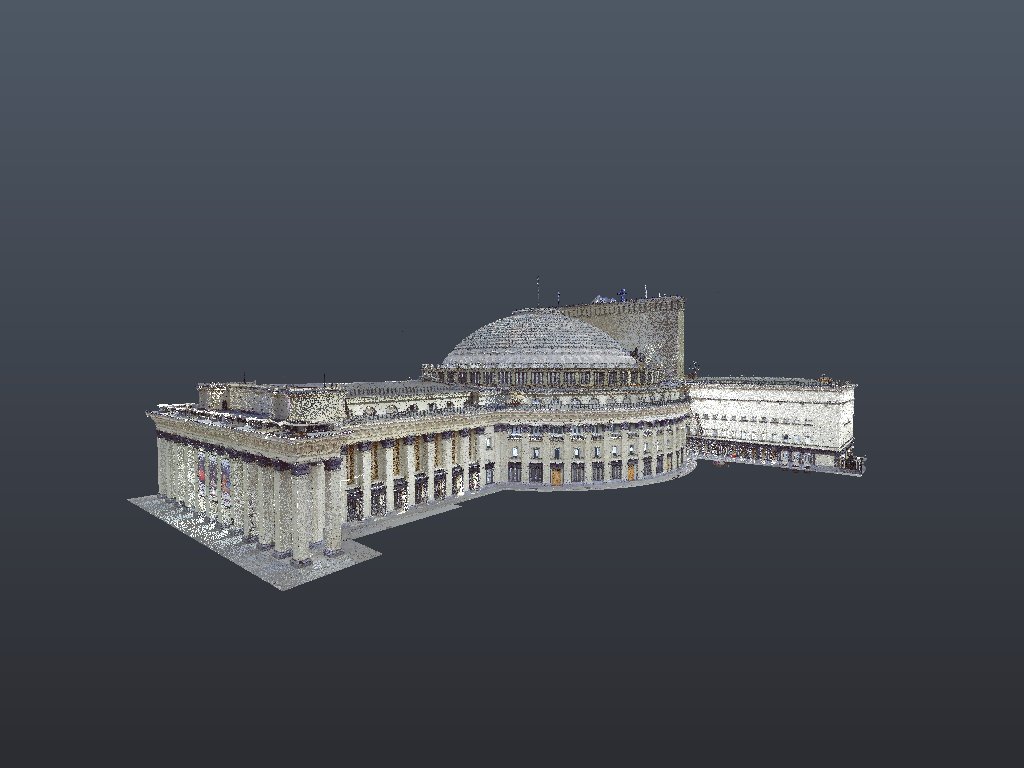

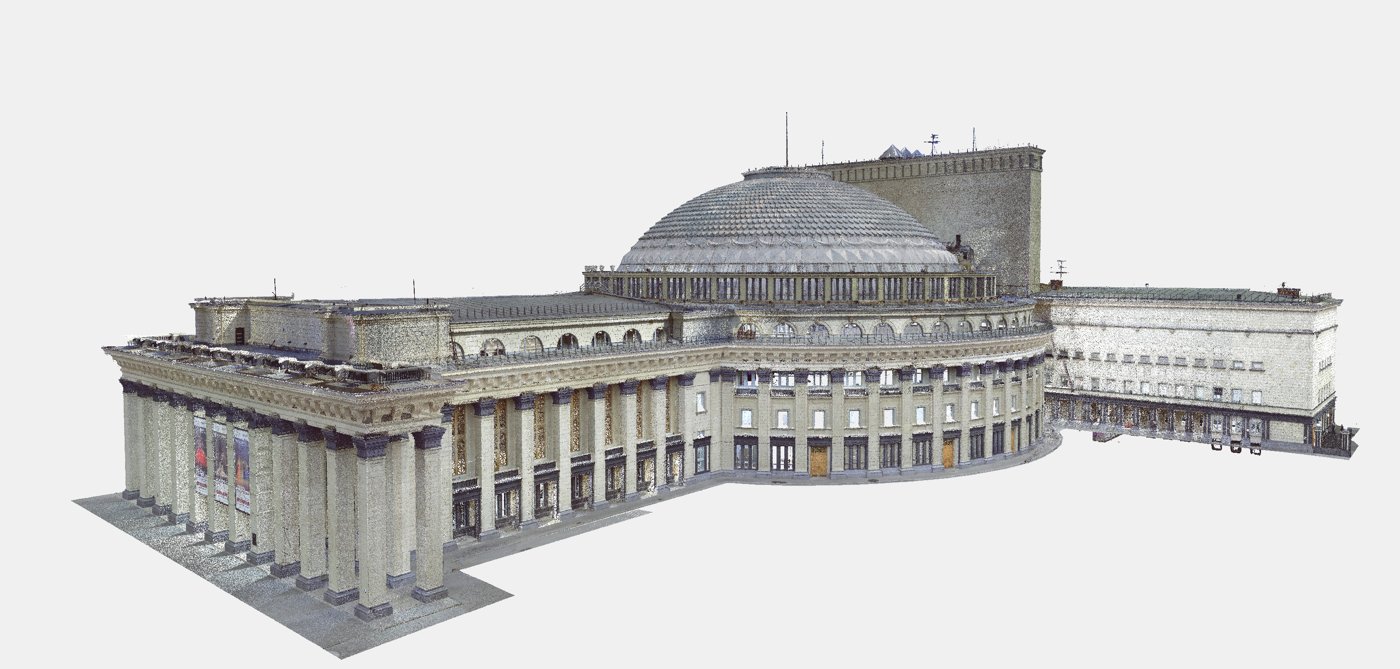

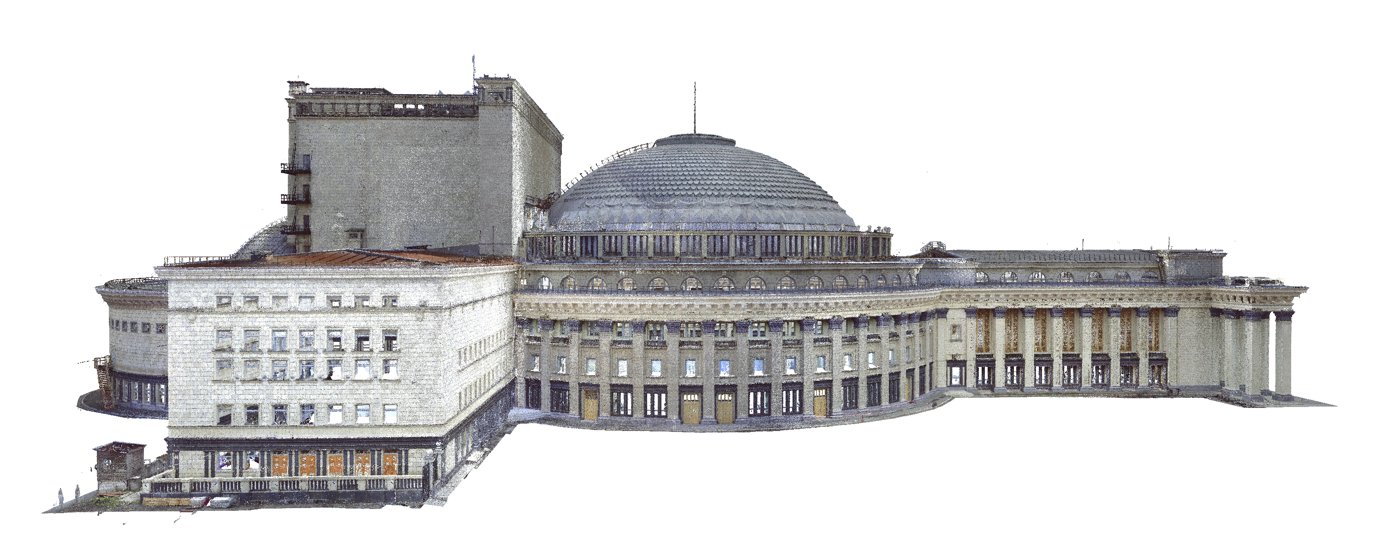

В конечном итоге получается трехмерная модель объекта, которая может быть использована для использования в разных целях.

Что влияет на стоимость

Наземное лазерное сканирование обеспечивает получение высокоточных результатов при исследовании самых разных объектов. Поэтому стоимость услуг отличается в разных случаях. Но все же многие исполнители предпочитают оперировать таким понятием, как базовая стоимость, то есть, минимальное значение, от которого они отталкиваются. Дальше уже добавляется цена полевых работ, камеральных и других.

Наземное лазерное сканирование сложно назвать новым видом исследований, но все же многие заказчики прибегают к нему впервые, поэтому они испытывают эффект новизны и не знают, как правильно определить стоимость.

Обычно имеется прямая зависимость между ценой и площадью зданий. Чем больше итоговая площадь, тем дешевле стоимость обработки квадратного метра. Например, стоимость сканирования объекта, площадь которого составляет до 1000 квадратных метров, может быть в два или даже три раза больше, чем оценка объекта в десять раз больше.

Благодаря этому открываются возможности для экономии, если заказывать работу над крупным или несколькими небольшими объектами. В этом случае исполнитель тратит меньше времени на транспортировку и непосредственно обработку.

Срочность — немаловажный параметр. Чем срочнее требуется отчет, тем дороже обойдется услуга.

Что получает заказчик

Еще в процессе выполнения работ программное обеспечение начинает работу над построением цифровой модели исследуемого здания или другого объекта. В отчете о проведенном наземном лазерном сканировании указывается время проведения, название объекта, информация о том, какие именно работы были проведены (например, обмер внешних параметров, сканирование отсеков и пр.).

После указываются технические данные, а именно сколько всего точек было получено (какой общий размер облака точек). Также приводится изображение, которое было смоделировано программным обеспечением.

Главное то, что клиент получает не только бумажный отчет, но и цифровой файл, который в дальнейшем может использовать для обработки в таких программах, как MicroStation, AutoCAD и других. Именно это и представляет интерес для заказчиков. Если в случае испытания строительных материалов и исследования их качественных параметров главное — получить отчет, на котором содержатся печати организации-исполнителя и который благодаря этому имеет юридическую силу, то при проведении наземного лазерного сканирования все же наиболее важным является получение цифрового файла для дальнейшего использования.

Стоимость

№ п/п Наименования работ Ед. измерения Стоимость
1.до 500 м²м²от 150 ₽Цена может быть ниже, загрузите информацию об объекте, чтобы узнать точно.
2.500 – 1 000 м²м²от 130 ₽Цена может быть ниже, загрузите информацию об объекте, чтобы узнать точно.
3.1 000 – 2 000 м²м²от 100 ₽Цена может быть ниже, загрузите информацию об объекте, чтобы узнать точно.
4.2 000 – 5 000 м²м²от 70 ₽Цена может быть ниже, загрузите информацию об объекте, чтобы узнать точно.
5.5 000 – 10 000 м²м²от 50 ₽Цена может быть ниже, загрузите информацию об объекте, чтобы узнать точно.
6.10 000 – 25 000 м²м²от 30 ₽Цена может быть ниже, загрузите информацию об объекте, чтобы узнать точно.
7.более 25 000 м²м²от 25 ₽Цена может быть ниже, загрузите информацию об объекте, чтобы узнать точно.
