Виброметрический мониторинг (мониторинг вибраций)

Виброметрический мониторинг – один из видов неразрушающего контроля, который направлен на то, чтобы определить изменения, которые происходят в конструкции при воздействии вибраций, модулирующих естественные.

Вибрационный мониторинг позволяет построить тренды, благодаря которым станет ясно, какие тенденции развиваются при воздействии вибрации. Проводится сравнение обнаруженных прогнозируемых изменений с пороговыми значениями. Это позволяет предотвратить деформационные и иные изменения, которые могут иметь место при непосредственной эксплуатации.

Виброметрический мониторинг тесно связан с вибродиагностикой. Задачей последней является обнаружить и идентифицировать дефекты объекта, который исследуется. Для этого проводят изучение характерных признаков, которые возникают в процессе вибрационного воздействия, определяют глубины и степень повреждения, прогнозируют пути развития объекта, а также определяют остаточный ресурс того или иного агрегата.

Виброметрический мониторинг – актуальный запрос со стороны представителей строительной индустрии. Всегда важно определить возможную степень повреждения конструкций, срок службы которых сто лет и более. Данные исследования являются достаточно объемными, предусматривают использование специального оборудования. Также для их проведения необходимо обеспечить безопасность. По этой причине всегда следует приглашать квалифицированных специалистов, которые имеют практический опыт проведения подобных процедур.

Поскольку вибрационное воздействие создает дополнительные нагрузки, очень важно рассчитать его степень, чтобы в конечном итоге не допустить частичного или полного разрушения.

Оставить заявку  Оформите заявку в любой удобной форме, мы свяжемся с вами в ближайшее время!

Главные цели и задачи проведения работ

Мониторинг вибраций зданий и сооружений является важной частью геотехнического контроля, который позволяет предотвратить развитие опасных ситуаций и обеспечить безопасность как самого объекта, так и его окружающей среды. Рассмотрим ключевые цели мониторинга вибраций.

Предупреждение разрушений и деформаций

Одной из главных задач мониторинга вибраций является своевременное выявление динамических нагрузок, которые могут привести к разрушению или деформации конструкций, а также оценка остаточного ресурса конструкции на основе данных о вибрациях, что помогает предотвратить потенциальные проблемы на более ранних этапах. Вибрационные воздействия, как правило, возникают в результате строительных работ, транспортных потоков, работы тяжелого оборудования или даже природных явлений, таких как землетрясения.

Мониторинг позволяет:

  • Оперативно фиксировать критические изменения в состоянии конструкций.
  • Выявлять источники деформаций на ранних стадиях.
  • Предпринимать меры по усилению конструкций или изменению условий эксплуатации до возникновения серьезных повреждений.

Определение причин вибрационных воздействий

Еще одна важная цель мониторинга — это определение точных причин вибрационных воздействий на здание или сооружение. Это необходимо для того, чтобы разработать эффективные меры по минимизации их негативного влияния на конструкцию.

Для этого проводится:

  • Сбор данных о типе и интенсивности вибраций.
  • Анализ частотных характеристик колебаний для определения источников вибраций.
  • Корреляция полученных данных с воздействующими факторами (например, рядом проводимыми строительными работами или транспортной активностью).
  • Обеспечение безопасности эксплуатации.

Основной задачей любого геотехнического мониторинга является обеспечение безопасности эксплуатации зданий и сооружений. Регулярный контроль вибраций позволяет не только сохранить целостность конструкций, но и обеспечить комфортные и безопасные условия для людей, работающих или проживающих в этих зданиях.

Ключевые аспекты обеспечения безопасности:

  • Постоянный мониторинг состояния конструкций для предотвращения аварийных ситуаций.
  • Оценка воздействия вибраций на жизненные процессы внутри зданий, включая влияние на людей и оборудование.
  • Выдача рекомендаций по изменению условий эксплуатации или устранению источников вибраций.

Виброметрические методы мониторинга

Виброметрические методы мониторинга являются одним из ключевых способов оценки состояния зданий и сооружений под воздействием динамических нагрузок. Они позволяют с высокой точностью измерять параметры вибраций, анализировать их причины и выявлять потенциальные угрозы для конструкций.

Описание методов виброметрии

Методы виброметрии основаны на применении специализированных датчиков, которые регистрируют колебания здания в различных точках и на разных уровнях. Система вибрационного мониторинга состоит из:

  • Датчиков вибрации (акселерометров), фиксирующих изменения ускорений конструкций. В дополнение к акселерометрам могут использоваться сейсмометры и геофоны для измерения вибраций с разной чувствительностью.
  • Системы сбора и обработки данных, которая позволяет регистрировать и анализировать результаты в реальном времени.
  • Программного обеспечения для построения графиков вибраций и их частотного анализа.

Используя данные методы, специалисты могут отслеживать как внешние, так и внутренние источники вибрационных нагрузок, оперативно реагируя на изменения в состоянии объекта.

Механизмы воздействия вибрации на здания

Вибрации могут воздействовать на здания и сооружения по-разному в зависимости от их частоты, амплитуды и продолжительности. Основные механизмы воздействия вибраций включают:

  • Резонансные колебания: при совпадении частоты внешних вибраций с естественной частотой колебаний здания возникает резонанс, что может привести к значительным деформациям и даже разрушению.
  • Усталость материалов: длительное воздействие вибраций малой амплитуды может привести к усталости строительных материалов, снижению их прочности и развитию трещин.
  • Ослабление соединений: вибрации могут ослаблять крепежные элементы и соединения, что снижает общую устойчивость конструкции.

Контролируемые параметры и их значение

Для эффективного мониторинга вибрационных нагрузок важно контролировать следующие параметры:

  • Амплитуда вибраций — величина колебаний, которая определяет, насколько сильно структура смещается от своего исходного положения.
  • Частота вибраций — количество колебаний в единицу времени, важный параметр для анализа резонансных явлений.
  • Скорость вибраций — скорость изменения положения конструкции во время вибраций, которая влияет на разрушение материалов.
  • Ускорение вибраций — интенсивность изменения скорости вибраций, что важно для анализа динамических нагрузок на конструкцию.

Контроль этих параметров позволяет оценить текущее состояние конструкции и принять превентивные меры для обеспечения ее безопасности.

Предельные уровни контролируемых параметров

Для каждого типа зданий и сооружений устанавливаются предельные значения вибрационных параметров, которые не должны превышаться для сохранения целостности конструкции.

Соблюдение предельных уровней вибраций является основой для предотвращения аварийных ситуаций и долговременной эксплуатации зданий и сооружений.

Оборудование для мониторинга вибраций

Эффективный мониторинг вибраций требует использования специализированного оборудования, способного точно регистрировать параметры колебаний и передавать их для дальнейшего анализа. Для этой цели применяются виброметры и системы обработки данных, которые обеспечивают высокую точность и оперативность в работе.

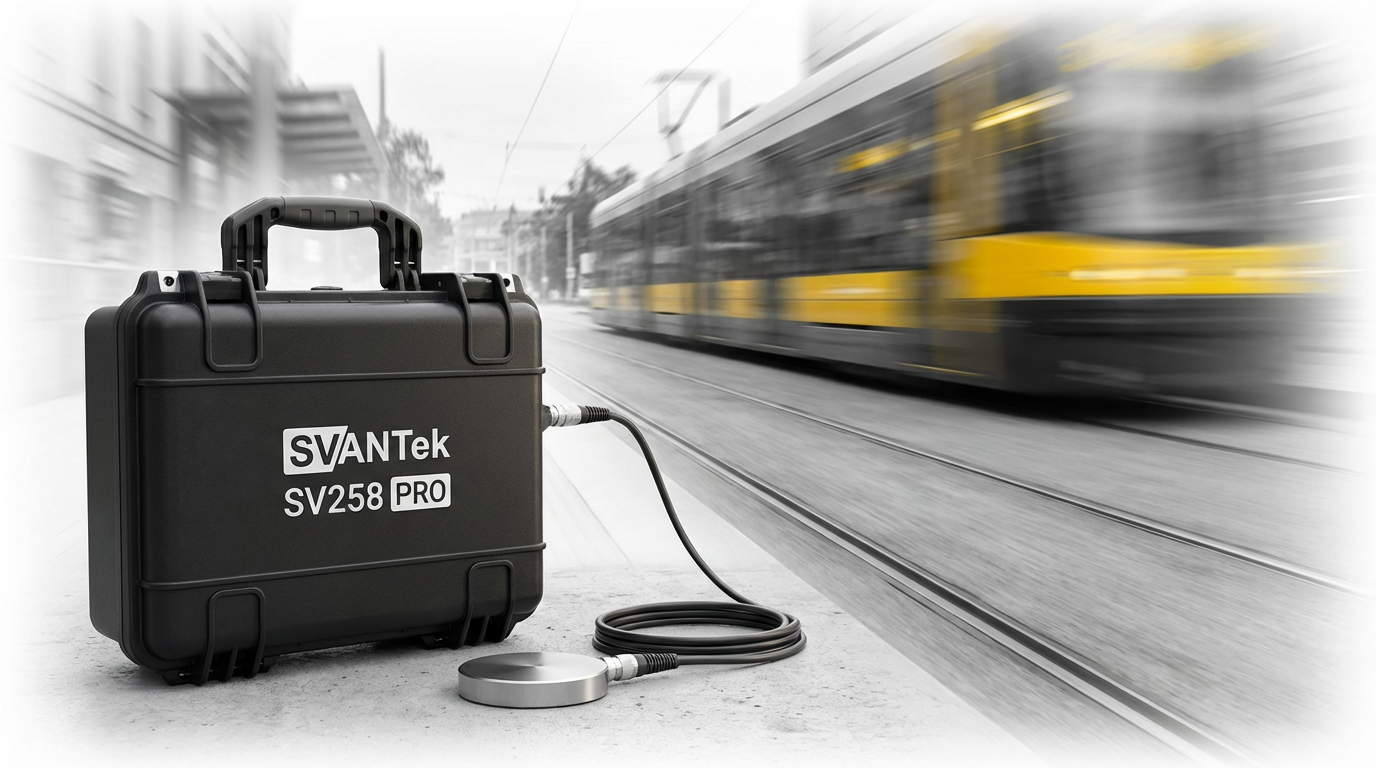

Виброметры и их характеристики

Виброметры — это ключевые приборы для измерения вибраций, которые позволяют фиксировать различные параметры колебаний конструкций. Основные характеристики виброметров, используемых для геотехнического мониторинга, включают:

  • Чувствительность: способность прибора регистрировать минимальные изменения вибрации. Важно для выявления даже незначительных колебаний на ранних стадиях.
  • Диапазон частот: широкий диапазон частот позволяет фиксировать вибрации различного характера — от медленных колебаний до высокочастотных резонансов.
  • Прочность и надёжность: виброметры часто устанавливаются на длительное время и должны выдерживать неблагоприятные погодные условия и механические воздействия.
  • Точность измерений: высокая точность необходима для правильного анализа и принятия решений по безопасности объекта.

Современные виброметры оснащены цифровыми интерфейсами для передачи данных на удаленные серверы, что позволяет осуществлять мониторинг в режиме реального времени.

Средства анализа и обработки данных

Для полноценного использования данных, полученных с виброметров, необходимо специализированное программное обеспечение для их анализа и обработки. Основные средства обработки данных включают:

  • Программное обеспечение для анализа вибраций: позволяет проводить спектральный и частотный анализ данных, выявлять резонансные частоты и анализировать изменения в динамике колебаний.
  • Графическое представление данных: построение графиков и диаграмм для визуального анализа изменений вибрационных характеристик с течением времени.
  • Алгоритмы прогнозирования: используются для предсказания возможных изменений в поведении конструкции на основе текущих данных, что позволяет заблаговременно принимать меры по предотвращению аварийных ситуаций.

Эти средства позволяют инженерам принимать решения на основе точных данных и прогнозировать развитие ситуаций с высокой степенью достоверности.

Протокол измерений и его важность

Протокол измерений является важной частью процесса вибрационного мониторинга. Он включает в себя правила проведения измерений, документирование результатов и интерпретацию данных. Важность протокола заключается в следующем:

  • Единообразие данных: протокол гарантирует, что все измерения проводятся по одинаковым стандартам, что обеспечивает корректность сравнения результатов на разных этапах мониторинга.
  • Отчетность: все измерения должны быть зафиксированы в журнале, что позволяет отслеживать динамику изменений состояния здания или сооружения.
  • Юридическая основа: протоколы измерений могут быть использованы в качестве официальной документации при проведении экспертиз, решении спорных вопросов и принятии решений по усилению или реконструкции конструкций.

Соблюдение протоколов позволяет организовать мониторинг на высоком профессиональном уровне и гарантирует достоверность полученных данных.

Связь вибрации с повреждениями конструкций

Вибрации, возникающие из-за внешних или внутренних факторов, оказывают значительное влияние на долговечность и устойчивость зданий и сооружений. Понимание связи между вибрациями и повреждениями конструкций помогает своевременно выявлять угрозы и предотвращать разрушения.

Как вибрации влияют на устойчивость зданий

Воздействие вибраций на конструкции зданий и сооружений может быть пагубным, особенно при длительном или интенсивном воздействии. Основные механизмы влияния включают:

  • Усталость материалов: постоянное воздействие вибраций вызывает накопление микротрещин в материалах, что со временем приводит к их разрушению.
  • Резонансные эффекты: если частота вибраций совпадает с собственной частотой конструкции, это может вызвать резонанс, значительно увеличив амплитуду колебаний и увеличив риск разрушения.
  • Ослабление соединительных элементов: болтовые, сварные и клеевые соединения могут терять свою прочность под воздействием вибраций, что ослабляет всю конструкцию.

Эти воздействия могут со временем привести к значительным деформациям и снижению несущей способности конструкций.

Примеры разрушений, вызванных вибрацией

Вибрационные воздействия уже стали причиной ряда аварий и разрушений. Наиболее известные примеры включают:

  • Обрушение моста Такома-Нэрроус (США, 1940): вибрации, вызванные ветровыми нагрузками, привели к резонансу, что вызвало разрушение моста.
  • Трещины в жилых домах: вблизи строек или транспортных магистралей часто наблюдаются трещины в стенах и фундаментах зданий из-за воздействия вибраций от строительной техники или тяжелого транспорта.
  • Повреждения промышленных объектов: вибрации, исходящие от оборудования, могут вызывать разрушение фундамента и несущих элементов, что приводит к необходимости капитальных ремонтов.

Эти примеры показывают, как важен мониторинг вибраций для предотвращения подобных инцидентов.

Рекомендации по минимизации вибрационных воздействий

Для минимизации негативного влияния вибраций на конструкции рекомендуется:

  • Использование виброизоляционных материалов: специальные материалы, такие как резиновые прокладки или демпферы, помогают снижать передачу вибраций на конструкции.
  • Снижение уровня вибрации на источнике: важно уменьшить вибрационные нагрузки на месте их возникновения, например, путем правильной настройки оборудования или изменения технологий строительных работ.
  • Регулярный мониторинг состояния конструкций: проведение систематического контроля вибрационных нагрузок и состояния конструкций позволяет своевременно выявлять проблемы и принимать меры для предотвращения повреждений.
  • Оптимизация проектных решений: на этапе проектирования зданий и сооружений следует учитывать возможные источники вибрации и предусматривать меры по их снижению.

Нормативные требования и документы

При проведении вибрационного мониторинга необходимо руководствоваться действующими нормативными актами и требованиями. Эти документы устанавливают стандарты проведения замеров, методы анализа данных и предельные значения вибрационных воздействий на здания и сооружения. Соблюдение норм гарантирует точность измерений и безопасность эксплуатации объектов.

Основные нормативные акты в сфере вибромониторинга

Вибромониторинг регулируется рядом нормативных документов, которые определяют методики проведения замеров и устанавливают допустимые уровни вибрации. Основные из них:

  • СП 22.13330.2016 "Основания зданий и сооружений": устанавливает требования к проведению геотехнического мониторинга, включая мониторинг вибраций для различных типов сооружений.
  • ГОСТ 24346-80 "Оценка вибрационного воздействия на здания и сооружения": описывает методы измерения вибрации и предельные уровни вибрационных нагрузок.
  • СанПиН 2.2.4/2.1.8.566-96 "Гигиенические требования к условиям труда при воздействии вибрации": регулирует нормы вибрационного воздействия для обеспечения безопасности здоровья людей, находящихся внутри зданий.
  • СП 326.1325800.2017 "Здания и сооружения. Правила контроля деформаций": включает рекомендации по мониторингу деформаций конструкций, вызванных вибрациями.
  • СП 14.13330.2018 "Строительство в сейсмических районах".

Эти нормативные документы являются основой для проведения вибрационного мониторинга и оценки воздействия вибрации на объекты.

Рекомендации по выполнению замеров согласно нормам

Чтобы вибрационный мониторинг соответствовал нормативным требованиям, необходимо соблюдать следующие рекомендации:

  • Выбор оборудования: виброметры должны соответствовать требованиям ГОСТ и быть откалиброваны для точных измерений в заданных диапазонах частот и амплитуд.
  • Правильное размещение датчиков: согласно нормам, датчики должны устанавливаться в ключевых точках конструкции, где вибрационные нагрузки наиболее ощутимы — на фундаменте, несущих элементах и вблизи источников вибрации.
  • Частота замеров: вибрационный мониторинг должен проводиться регулярно, особенно при изменении внешних условий, таких как строительство рядом с объектом или изменение транспортных потоков.
  • Анализ и документирование данных: результаты измерений должны быть оформлены в соответствии с требованиями нормативных актов, с указанием всех параметров замеров и условий их проведения.
  • Соблюдение предельных значений: уровни вибраций не должны превышать предельно допустимые значения, указанные в ГОСТ и СанПиН, чтобы предотвратить повреждения конструкций и обеспечить безопасность людей.

Следование этим рекомендациям обеспечивает соответствие вибрационного мониторинга действующим нормам и минимизирует риски разрушений и аварий.

Примеры применения вибромониторинга

Вибрационный мониторинг применяется в самых разных сферах, от промышленных объектов до жилых зданий и исторических сооружений. Каждый тип объекта требует особого подхода и специализированных методов для эффективного контроля вибрационных воздействий и предотвращения разрушений.

Промышленные объекты

На промышленных объектах вибрации возникают в основном из-за работы тяжелого оборудования, такого как компрессоры, насосы, генераторы и другие механизмы. Вибрационный мониторинг на таких объектах выполняет несколько важных функций:

  • Предупреждение износа оборудования: вибрации могут ускорить износ машин и механизмов, что приводит к их поломкам. Регулярный мониторинг помогает выявить источники вибраций и своевременно провести профилактическое обслуживание.
  • Контроль за фундаментами: вибрации от оборудования могут передаваться на фундаменты зданий, вызывая их постепенное разрушение. Контроль за состоянием фундаментов позволяет предотвратить серьёзные аварии.
  • Снижение воздействия на окружающую среду: промышленные объекты могут оказывать вибрационное воздействие на окружающие территории, поэтому важно контролировать уровень вибраций и принимать меры по их снижению.

Жилые здания

В жилых зданиях вибрационный мониторинг применяется для оценки влияния внешних источников вибрации, таких как транспорт, строительные работы или инженерные коммуникации. Основные задачи мониторинга в этой сфере:

  • Защита от трещин и деформаций: постоянные вибрации могут вызывать появление трещин в стенах и деформации конструкций, особенно в зданиях, расположенных рядом с магистралями или железными дорогами.
  • Комфорт и безопасность жителей: вибрации могут не только негативно влиять на конструкции зданий, но и создавать дискомфорт для жителей, ухудшая условия проживания.
  • Оценка состояния фундамента: вибрации могут ослаблять фундамент здания, что особенно важно контролировать в домах, расположенных в зонах интенсивной застройки или рядом с метро.

Исторические и культурные сооружения

Исторические и культурные здания требуют особого подхода к вибрационному мониторингу, так как они часто имеют уникальные конструкции и материалы, которые могут быть уязвимы к вибрациям. Применение вибромониторинга в таких объектах направлено на:

  • Сохранение целостности конструкций: вибрации могут повреждать старые конструкции, которые не были рассчитаны на современные нагрузки, особенно если рядом ведутся строительные работы.
  • Защита от воздействия транспорта: исторические здания, расположенные в центре городов, могут подвергаться воздействию вибраций от трамваев, метро или автомобильного движения.
  • Минимизация риска разрушений: вибрационный мониторинг помогает выявить критические участки конструкции и принять меры для их укрепления или реставрации до того, как возникнут серьёзные повреждения.
