НВК в строительстве: проектирование, монтаж и нормативная база

Что такое НВК в строительстве

Расшифровка аббревиатуры и место раздела в проектной документации

Аббревиатура НВК расшифровывается как «наружные сети водоснабжения и канализации». Этот шифр присваивается основному комплекту рабочих чертежей, в котором объединены решения по подаче воды к зданию и отводу стоков от него. Если проектировщик разделяет водопровод и канализацию на два самостоятельных комплекта, используются марки НВ и НК — соответственно для наружных сетей водоснабжения и канализации.

Сам шифр НВК относится именно к рабочей документации по приложению Г ГОСТ Р 21.101-2020. На стадии «П» подобные решения раскрываются в подразделах «Система водоснабжения» (ВС) и «Система водоотведения» (ВО) пятого раздела проектной документации — «Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения». Понимание этой иерархии важно при формировании задания на проектирование: заказчик должен чётко представлять, какой именно документ и под каким шифром он получит на выходе.

Без грамотно подготовленного раздела НВК ни один объект капитального строительства не пройдёт экспертизу и не будет введён в эксплуатацию. Сети наружного водопровода и канализации обеспечивают подачу питьевой и технической воды, противопожарные нужды и отведение хозяйственно-бытовых, производственных и ливневых стоков.

Состав раздела НВК согласно ГОСТ 21.704-2011

ГОСТ 21.704-2011 устанавливает состав рабочей документации наружных сетей. В основной комплект включают: общие данные по рабочим чертежам, чертежи сетей (планы, продольные профили, элементы), схемы напорных сетей, эскизные чертежи общих видов нетиповых изделий, спецификацию оборудования, изделий и материалов по ГОСТ 21.110, а также локальную смету при необходимости.

Общие данные содержат ведомость рабочих чертежей, ведомость ссылочных и прилагаемых документов, условные обозначения, общие указания, ситуационный план и таблицу основных показателей сетей водоснабжения и канализации. В общих указаниях обязательно приводят инженерно-геологическую характеристику участка, ссылки на нормативы расчёта, особые требования к трубопроводам и указания по монтажу, испытаниям, антикоррозионной и тепловой защите.

Нормативная база для проектирования НВК

Основные стандарты и своды правил

Проектирование наружных сетей опирается на обширный пласт нормативных документов. Ключевыми являются СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения», СП 32.13330.2018 «Канализация. Наружные сети и сооружения», СП 8.13130.2020 по наружному противопожарному водоснабжению и СП 399.1325800.2018 для систем из полимерных материалов.

Состав и содержание разделов проектной документации регулируется Постановлением Правительства РФ № 87 от 16.02.2008. Оформление чертежей и рабочей документации подчиняется ГОСТ Р 21.101-2020, ГОСТ 21.704-2011, а также новым ГОСТ Р 21.619-2023, ГОСТ Р 21.620-2023 и ГОСТ Р 21.623-2023 — последний применяется при проектировании линейных объектов водоснабжения и водоотведения.

Требования к рабочей документации

Рабочая документация выполняется по правилам СПДС. Длины трубопроводов и расстояния между колодцами указывают в метрах с двумя знаками после запятой, диаметры и толщины стенок — в миллиметрах, уклоны — в процентах или промилле. Система координат и высотных отметок должна совпадать с принятой в чертежах генерального плана.

Проектируемые трубопроводы изображают сплошной толстой основной линией, существующие сети и здания — тонкой линией. Элементам сети присваивают обозначения по марке и порядковому номеру, причём нумерацию ведут от источника водоснабжения или границы проектирования.

Современная практика всё чаще предполагает формирование информационной модели объекта с выгрузкой в формат IFC. Такой подход позволяет автоматически получать профили, спецификации и ведомости, а также оперативно сравнивать варианты трассировки на этапе эскизного проектирования.

Проектирование наружных сетей НВК

Сбор исходных данных и разработка технического задания

Любой проект НВК начинается со сбора исходных данных. Проектировщику требуются топографическая съёмка в масштабе 1:500, материалы инженерно-геологических и гидрогеологических изысканий, технические условия от ресурсоснабжающих организаций, поэтажные планы объекта, технологические решения по разделу ТХ и сведения о существующих коммуникациях на участке.

Недооценка любого из этих параметров оборачивается переделками на стройплощадке. Старая или неполная геология, отсутствие отметок уровня грунтовых вод, неучтённые подземные коммуникации — типичные причины конфликтов между подрядчиком и заказчиком, увеличения глубины котлованов и пересмотра трасс.

Техническое задание фиксирует объём работ, расчётные расходы воды и стоков, требования к материалам труб, перечень сооружений на сети (колодцы, камеры, КНС, противопожарные резервуары) и точки подключения к городским магистралям. Чем подробнее проработано ТЗ, тем меньше спорных ситуаций возникает на последующих этапах.

Разработка чертежей: планы, продольные профили, схемы

Графическая часть включает три основных типа изображений. Планы сетей выполняют на подоснове генплана с указанием координат трасс, углов поворотов, диаметров, колодцев, камер, дождеприёмников, дюкеров и переходов под дорогами. На магистральных сетях наносят пикетаж и привязки элементов к ближайшим пикетам.

Продольные профили строят как развёртки по осям трубопроводов. На них показывают проектную и натурную поверхность земли, уровень грунтовых вод, пересекаемые дороги и коммуникации, данные о грунтах, проектируемый трубопровод, колодцы, камеры и футляры. Под профилем размещают таблицу с отметками земли и трубопровода, уклонами, длинами участков, материалом и диаметром труб.

Схемы напорных сетей выполняют без масштаба или в аксонометрии. На них наносят трубопроводы, фасонные части, арматуру, упоры, неподвижные опоры, колодцы с привязкой осей труб к стенкам и позиционные обозначения элементов.

Спецификация оборудования, изделий и материалов

Спецификация составляется по ГОСТ 21.110 и для марки НВК делится на разделы «Наружные сети водоснабжения» и «Наружные сети канализации». Внутри каждого раздела элементы группируются в установленной последовательности: оборудование, элементы сборных сооружений, трубопроводная арматура, прочие изделия, закладные конструкции, трубопроводы, теплоизоляционные конструкции и материалы.

Единицы измерения строго регламентированы: оборудование и изделия — в штуках, трубопроводы — в метрах, изоляционные материалы — в кубометрах, материалы покрытий — в квадратных метрах. Отдельные фасонные детали (отводы, переходы, тройники, фланцы, болты) и расходные материалы в спецификацию не включают — их количество определяет строительно-монтажная организация.

Согласование проекта

Готовая документация проходит несколько уровней согласований. На внутреннем уровне её проверяет заказчик и при необходимости — авторский надзор. Внешние согласования включают водоканал, отдел подземных сооружений (по пересечениям с электросетями, газопроводами, связью), ГИБДД и дорожные службы при проходе под автодорогами, владельцев смежных коммуникаций.

Если объект относится к подлежащим обязательной экспертизе, документация направляется в государственную или негосударственную экспертизу. Заказчик вправе выбрать форму проведения, если закон прямо не требует государственной. Ряд изменений после получения положительного заключения допускается оформлять в упрощённом порядке, более существенные корректировки требуют экспертного сопровождения или повторной экспертизы.

Материалы и технические решения

Выбор труб и арматуры для водоснабжения и канализации

Подбор труб ведётся под конкретные условия эксплуатации, характеристики грунта и бюджет заказчика. Чугунные трубы выдерживают высокое давление и подходят для магистральных водопроводов, но требуют сложного монтажа и обходятся дорого. Полиэтиленовые трубы (ПНД) устойчивы к коррозии и агрессивной химии грунта, поэтому их всё чаще используют как для напорного водоснабжения, так и для канализации. Бетонные трубы традиционно применяют в самотёчных канализационных коллекторах, а стальные — на промышленных объектах со сложными режимами работы.

Не менее важен подбор арматуры и фасонных изделий. Задвижки, обратные клапаны, пожарные гидранты, воздушные вантузы и компенсаторы выбирают по диаметру, рабочему давлению и условиям эксплуатации, включая степень коррозионной активности грунта. Сборные элементы колодцев, лотков и камер закладываются в проект в составе общих сборных конструкций.

Отдельно учитывают глубину промерзания: укладка труб выше этой отметки приводит к разрыву зимой. Для разных регионов России глубина варьируется от 0,6 до 2,5 метра. Проектировщик также закладывает резервные тракты и аварийный доступ к магистрали — это требование вытекает из правил безопасной эксплуатации сетей.

Особенности проектирования напорных и самотечных сетей

Наружные сети делятся на напорные и самотёчные, и подходы к их разработке существенно различаются. Самотёчная канализация работает за счёт уклона: трубы укладывают так, чтобы стоки двигались под действием силы тяжести. Если требуемый уклон выдержать невозможно, проектируют канализационную насосную станцию (КНС) и переходят на напорную схему. Для напорных участков канализации к буквенно-цифровому обозначению добавляют прописную «Н» — например, К4Н.

Напорные сети водоснабжения требуют гидравлического расчёта потерь напора по длине трубопроводов и на местных сопротивлениях, подбора насосного оборудования и определения диаметров, обеспечивающих заданные скорости потока. Для самотёчных сетей расчёт ведут по нормативному наполнению трубопроводов и скорости движения стоков. Параллельно выполняют статический расчёт труб на внешние нагрузки.

Графически напорные и самотёчные сети оформляются по-разному. Для напорных сетей выполняют отдельные схемы — в плане без масштаба или в аксонометрии — с привязкой осей труб к внутренним поверхностям стенок колодцев. Самотёчные сети показывают преимущественно на планах и продольных профилях.

Монтаж наружных сетей НВК

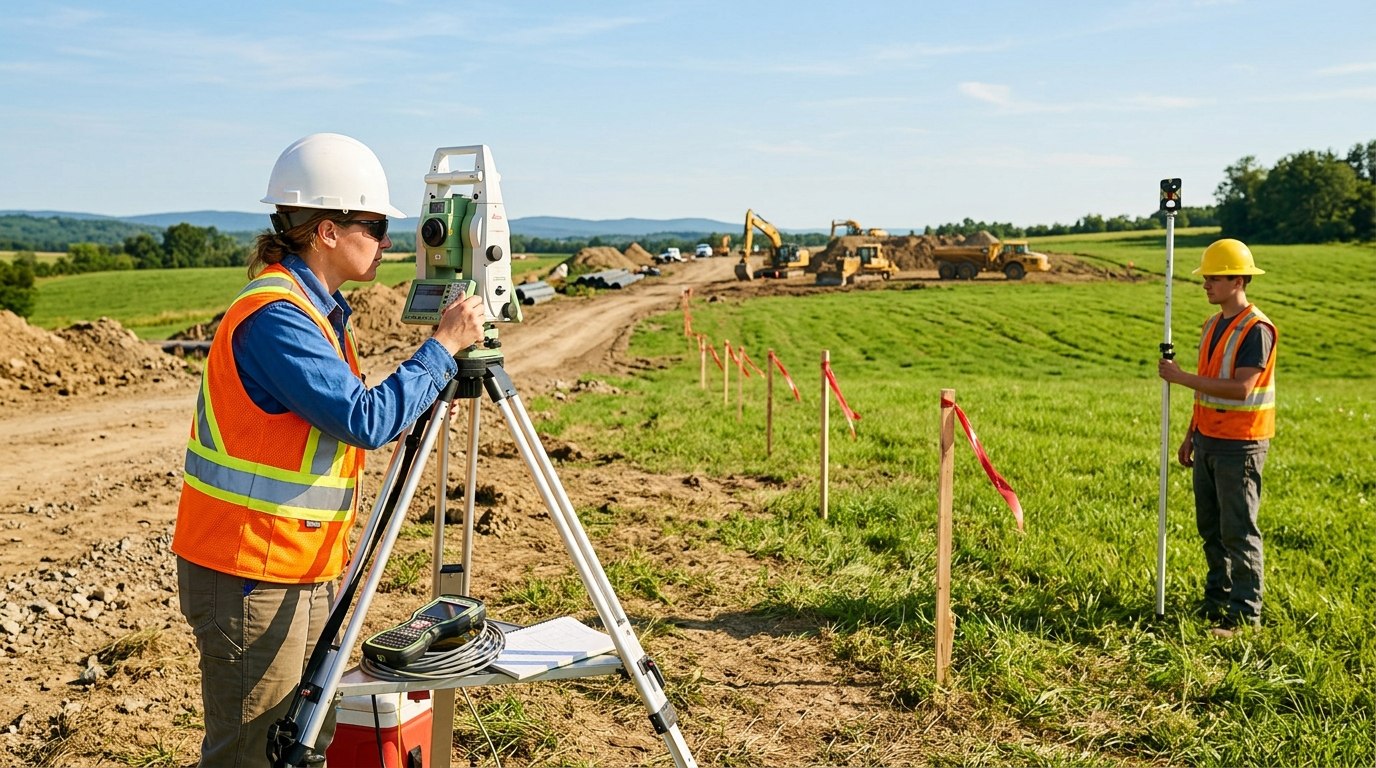

Подготовительный этап: земляные работы и разбивка трассы

Подготовительный период начинается с детального изучения проектной документации и сверки её с фактическими условиями участка. На этом этапе подбирают материалы и оборудование, выполняют разбивку трассы, определяют расположение траншей, мест установки колодцев и точек подключения к существующим сетям. Любое расхождение между проектом и реальной геологией оформляется служебными записками и актами — без этого подрядчик не сможет обосновать дополнительные работы.

Земляные работы должны точно соответствовать проектной документации по глубине и расположению. Учитывают плотность, влажность и сопротивление грунта, уровень грунтовых вод, наличие пересечений с электроснабжением, газопроводами и кабельными линиями связи. На пересечениях с существующими сетями применяют футляры расчётной длины и диаметра.

Безопасность на этом этапе — не формальность. Глубокие траншеи требуют мер по поддержанию устойчивости стенок, обеспечению доступа и эвакуации, ограждения площадки. Контроль качества ведётся систематически — от подготовки основания до устройства песчаной подушки.

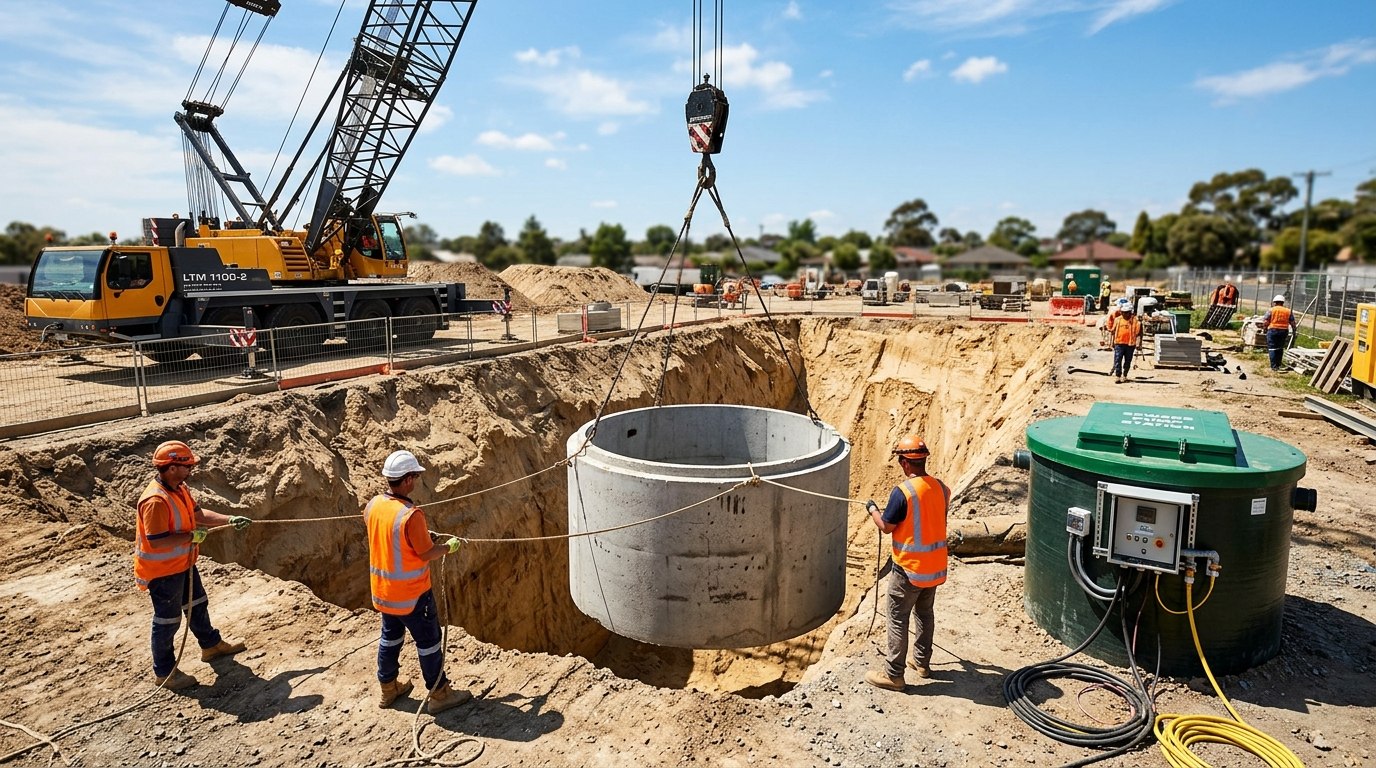

Прокладка трубопроводов водоснабжения и канализации

Основной период начинается с укладки труб по размеченной трассе. Самотёчная канализация укладывается строго с проектным уклоном — перепады фиксируются лазерной нивелировкой ежедневно. Напорные участки собираются с учётом упоров на поворотах и неподвижных опор. Параллельно ведётся монтаж колодцев, камер, дождеприёмников, КНС и противопожарных гидрантов.

Установка трубопроводной арматуры, насосов, обратных клапанов и фильтров выполняется строго по проекту. Для каждого узла оформляется акт скрытых работ — без этого документа объект не примут к сдаче. Обратная засыпка ведётся послойно с уплотнением, особенно над трубой и в зоне пазух траншеи.

Соединение труб подчиняется требованиям к герметичности и стойкости к агрессивной среде. Уплотнения, прокладки и фланцы подбираются под рабочее давление и характер транспортируемой воды.

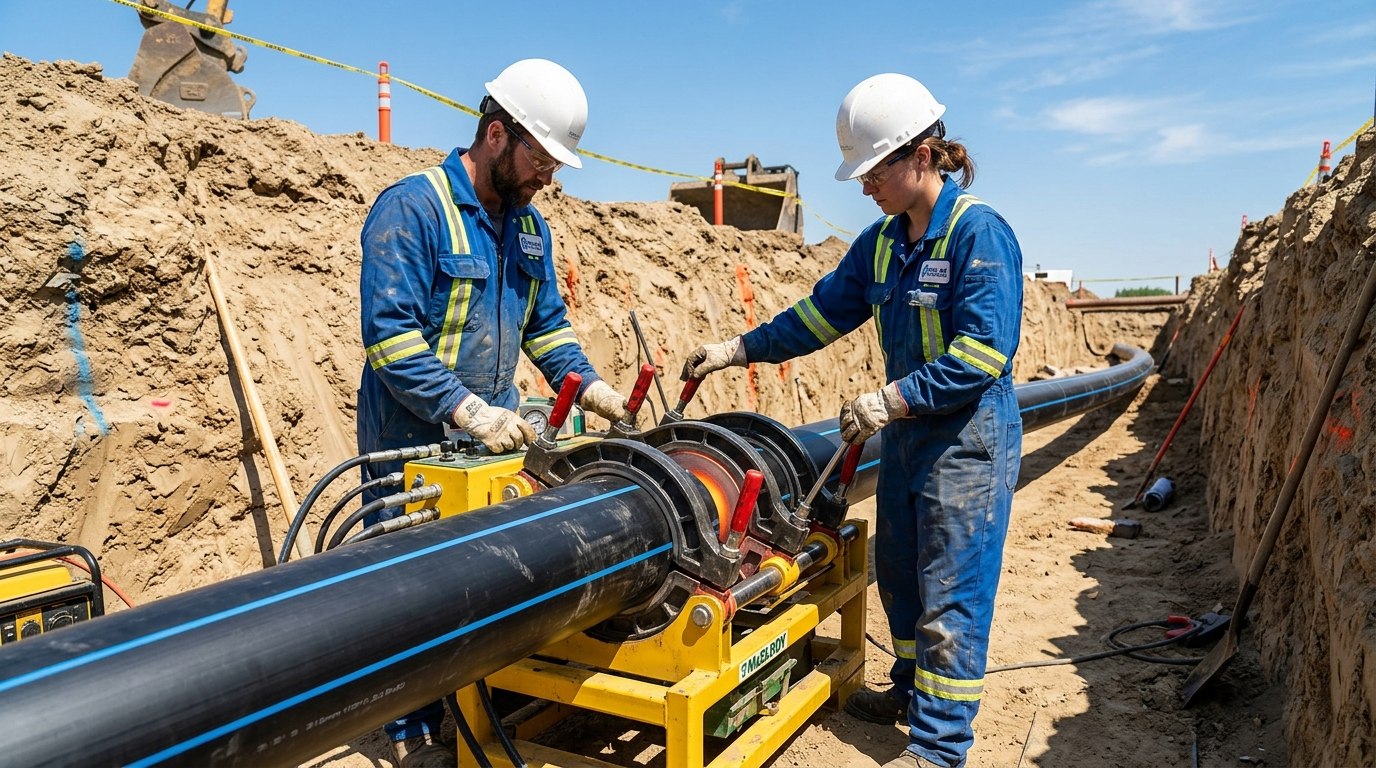

Контроль качества сварки и стыковых соединений

Сварка ПНД-труб — одна из ключевых точек контроля. На каждый стык оформляется запись в журнале сварки с присвоением номера, привязкой по геодезии, указанием технологического режима и паспорта аппарата. Это требование большинства ресурсоснабжающих организаций, без журнала объект не примут.

Перед монтажом проверяют овальность ПНД-труб — деформированные изделия в работу не идут. После сварки соединения проходят визуальный осмотр и при необходимости — лабораторные испытания. Гидравлические испытания проводятся по завершении прокладки и подтверждают герметичность всей системы под давлением.

Видеодиагностика канализации перед сдачей становится обязательной всё чаще. Она выявляет провисы, посторонние предметы, нарушения уклона и дефекты сварных соединений на участках, недоступных для визуального осмотра.

Реконструкция существующих сетей НВК

Реконструкция начинается с обследования действующей сети: анализ технической документации, инженерных изысканий и осмотр на месте позволяют выявить устаревшие или повреждённые участки. По результатам обследования разрабатывается проект, в котором определяют объём работ, новые материалы и схему системы.

Перед демонтажём старых элементов организуют временное водоснабжение и водоотведение, чтобы не прерывать обслуживание потребителей. Затем последовательно разбирают изношенные трубы, арматуру и колодцы, монтируют новые узлы, проводят гидравлические испытания и наладку. Завершает работы оформление обновлённой исполнительной документации со схемами, планами и спецификациями.

Исполнительная документация и контроль строительства

Состав исполнительной документации по разделу НВК

Исполнительная документация — это юридическое подтверждение того, что сеть построена в соответствии с проектом. В её состав входят журналы общих и специальных работ, журнал сварки ПНД, акты освидетельствования скрытых работ, исполнительная геодезическая съёмка, паспорта и сертификаты на материалы, протоколы гидравлических испытаний, схемы трасс, акты приёмки смонтированных конструкций, удостоверения сварщиков и других специалистов.

Все документы подписываются заказчиком, проектировщиком, подрядчиком и техническим надзором. Современная практика дополняет этот пакет ежедневной фотофиксацией и видеофиксацией скрытых работ с привязкой по дате, объекту и координатам — без них РСО всё чаще отказываются принимать объект. Перед сдачей выполняется сверка исполнительной геодезии с проектом и проверка трассы металлоискателями.

Типичные ошибки и риски при монтаже НВК

Самый распространённый источник проблем — недостоверные инженерные данные. Старые изыскания, отсутствие сведений об уровне грунтовых вод, неучтённые подземные коммуникации (старые трубы, кабели связи, бетонные блоки) приводят к простоям, переделкам и штрафам. Подрядчик, получивший такую трассу, вынужден увеличивать глубину котлована, менять уклоны и докупать материалы за свой счёт, если изменения не оформлены документально.

Вторая группа рисков связана с качеством работ. Сюда относятся уклон канализации ниже нормативного, отсутствие вентиляции, неверный подбор насосов КНС, лишние повороты в трассировке, нарушение технологии сварки ПНД, отсутствие журнала сварки или паспорта аппарата. Любая такая ошибка означает отказ РСО в приёмке и дополнительные расходы на исправление.

Третья группа — документальные риски. Неполная или некорректная исполнительная документация откладывает ввод объекта в эксплуатацию, влечёт неустойки и претензии заказчика. Защита подрядчика строится на трёх принципах: согласование всех изменений до выполнения работ, ежедневная фотофиксация с геодезической привязкой и привлечение независимого технического надзора.

Стоимость проектирования и монтажа НВК

Факторы, влияющие на стоимость

Бюджет работ по наружным сетям складывается из множества составляющих, и любая попытка назвать «среднюю» цену без анализа объекта почти всегда оказывается неточной. Ключевую роль играет масштаб объекта: одно дело — подвести воду и канализацию к загородному дому с автономной системой и септиком, и совсем другое — спроектировать сети для коттеджного посёлка, производственной площадки или линейного объекта протяжённостью несколько километров.

На цену существенно влияют геологические и гидрогеологические условия земельного участка. Слабые, обводнённые или просадочные грунты требуют усиленного основания, дополнительных мер по водопонижению и более глубокого заложения трубопроводов ниже точки промерзания. Если изыскания старые или неполные, в процессе работ почти неизбежны переделки — увеличение глубины котлована, изменение уклонов, перенос колодцев. Поэтому актуальная топосъёмка в масштабе 1:500 и свежие материалы геологии напрямую снижают итоговую стоимость, хоть и увеличивают её на старте.

Технология производства работ — отдельная статья расходов. Открытая прокладка в траншее обходится дешевле всего, но при пересечении дорог, существующих коммуникаций и плотной застройки приходится применять футляры, бестраншейные методы, защитные кожухи. Каждое такое пересечение — это простой, дополнительные согласования и иногда штрафы надзорных органов.

На цену также влияет состав оборудования. Канализационные насосные станции (КНС), противопожарные резервуары, узлы учёта, элементы автоматизации систем электроснабжения насосов и вентиляция канализационных колодцев — всё это закладывается в смету отдельно. Чем сложнее технологические решения, тем выше доля оборудования в общем бюджете.

Наконец, существенный вклад вносит исполнительная документация. Полный пакет — журналы общих и специальных работ, акты освидетельствования скрытых работ, протоколы испытаний, паспорта материалов, исполнительная геодезия, журнал сварки ПНД с привязкой стыков по координатам — требует отдельных трудозатрат, но без него ресурсоснабжающая организация просто не примет объект к эксплуатации.

Ориентировочные расценки

Привести точные цены на проектирование и монтаж НВК невозможно без технического задания и исходных данных. Тем не менее ориентиры, сложившиеся на рынке для частного домостроения, выглядят следующим образом: топографическая съёмка — от 50 000 рублей, разработка технического задания — от 20 000, проектирование наружного водоснабжения — от 70 000, проектирование канализации — от 60 000, прохождение согласований с водоканалом и службами подземных коммуникаций — от 30 000 рублей.

В сумме комплексная разработка проекта НВК для загородного дома стартует примерно от 230 000 рублей. Для промышленных площадок, объектов инфраструктуры и линейных сооружений итоговый бюджет проектирования может вырастать кратно — за счёт увеличения объёма расчётов, числа разделов, требований по противопожарной защите и формирования информационной модели в формате IFC.

Стоимость монтажных работ зависит от тех же базовых параметров: длины и диаметров трубопроводов, числа колодцев и камер, глубины заложения, типа грунта, наличия КНС и противопожарных резервуаров. Отдельно учитываются работы по реконструкции существующих сетей — там добавляется демонтаж старых элементов, временное водоснабжение на период строительства и последующий ремонта примыкающих участков благоустройства.

Грамотный подрядчик не стесняется обсуждать ценообразование заранее. Прозрачная структура сметы, фиксация всех изменений допсоглашениями и наличие технического надзора защищают и заказчика, и исполнителя от споров на этапе сдачи объекта. Политика честной работы с бюджетом — это не маркетинговый лозунг, а способ снизить риск как для одной, так и для другой стороны.

Чтобы получить точный расчёт под конкретный объект, нужны технические условия от ресурсоснабжающих организаций, топосъёмка участка, поэтажные планы зданий и подраздел технологических решений. На основании этих документов специалисты компании готовят коммерческое предложение с детализацией по этапам — от сбора исходных данных до ввода сетей в эксплуатацию. Связаться с инженерами для предварительной консультации можно по телефону офиса или через форму обратной связи на сайте.
